雖然微軟Surface book3的性能可以做得很出色，尺寸也可以做得很輕薄，作為一款傳統的筆記本電腦電源，這款127W電源適配器依然沒能逃離板磚的外觀設計。
整個充電器機身采用了黑色PC阻燃材質，輸出端自帶專用充電線纜，輸入端的電源延長線為分離式設計。
輸出端線纜與機身連接處采用了加固設計，提升抗彎折性能，旁邊還設有一個USB－A輸出接口。

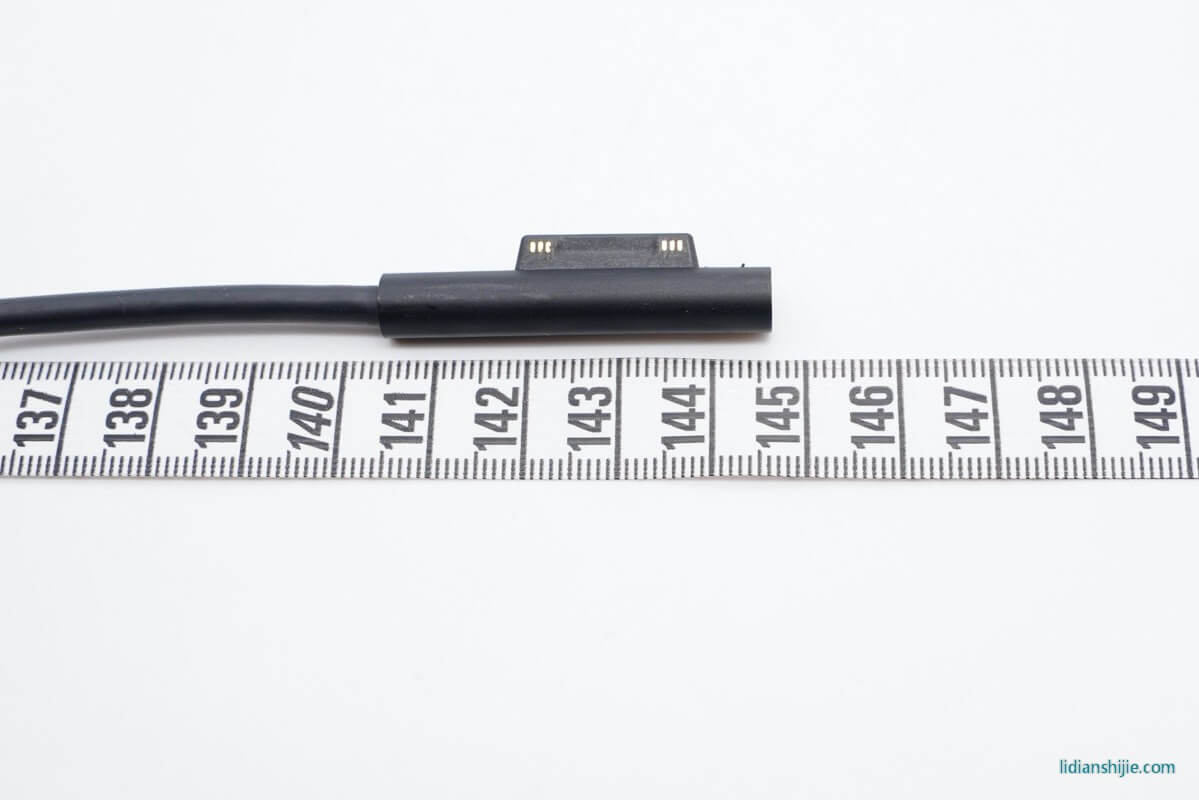

輸出端的線纜長度約為145cm。
微軟Surface book專用充電接口特寫。

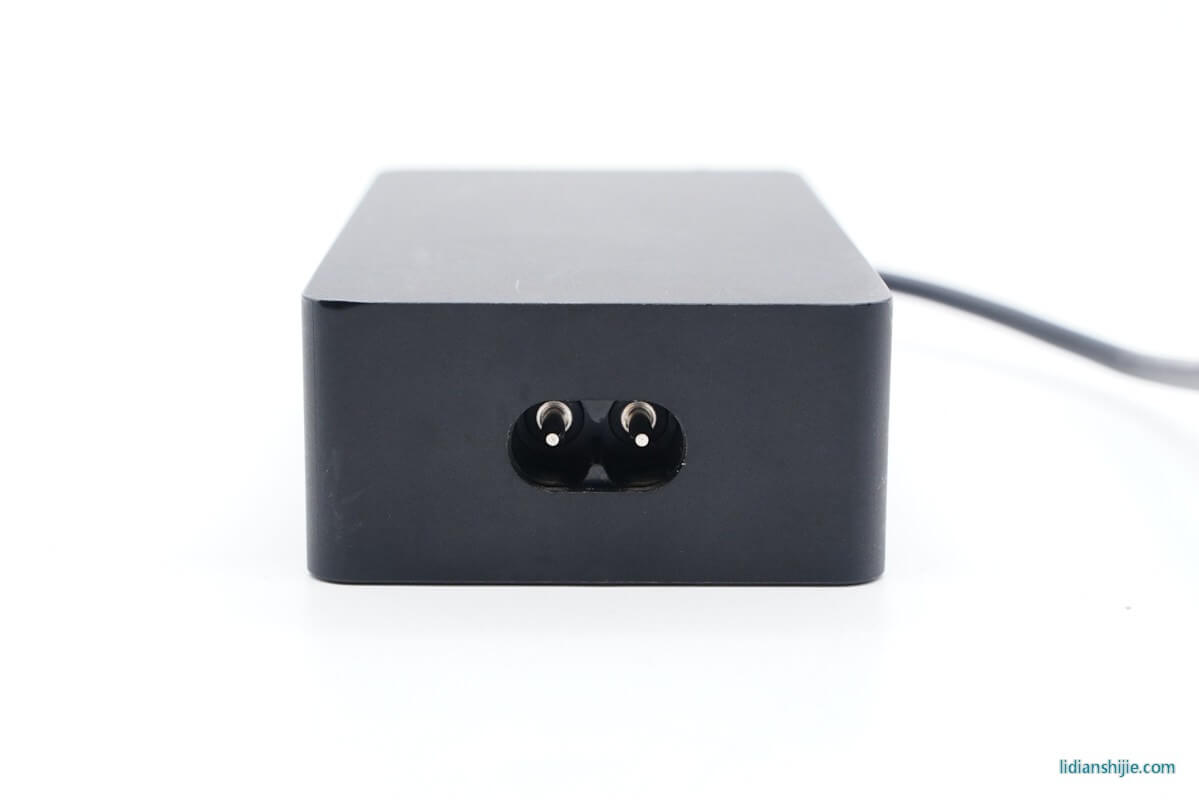

輸入端采用8字接口。

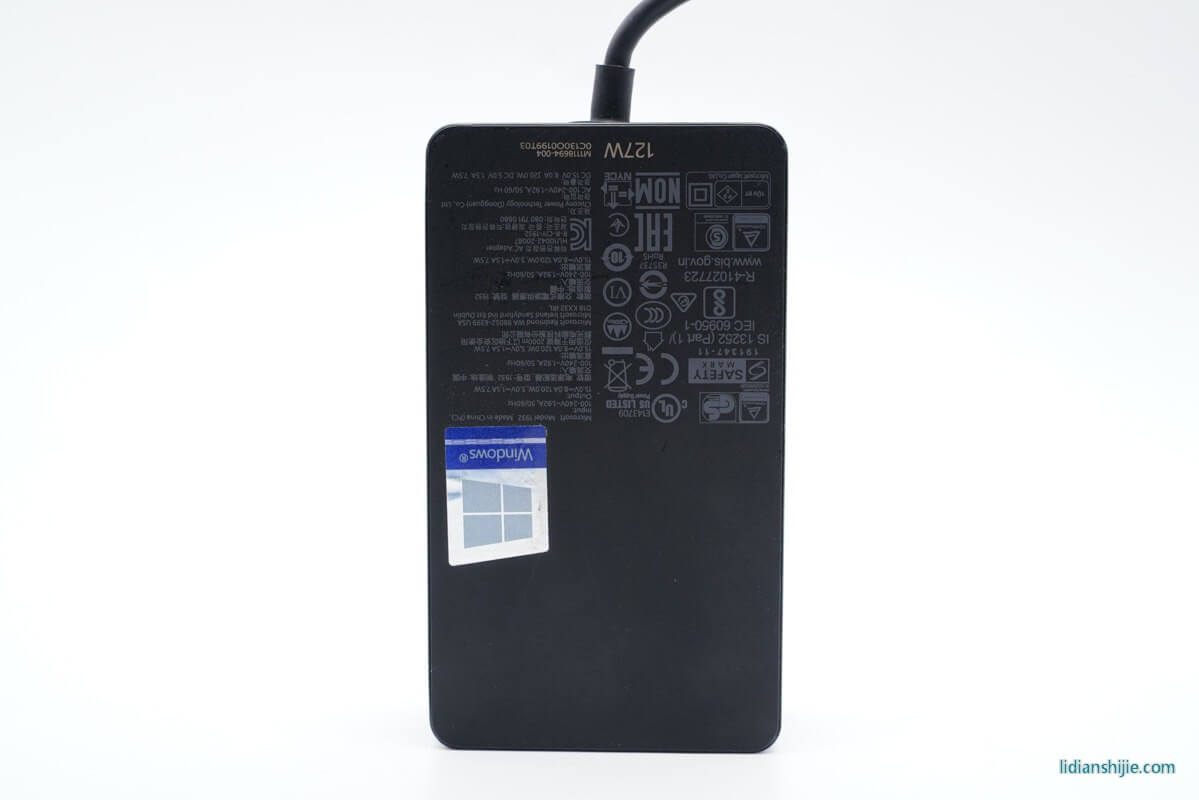

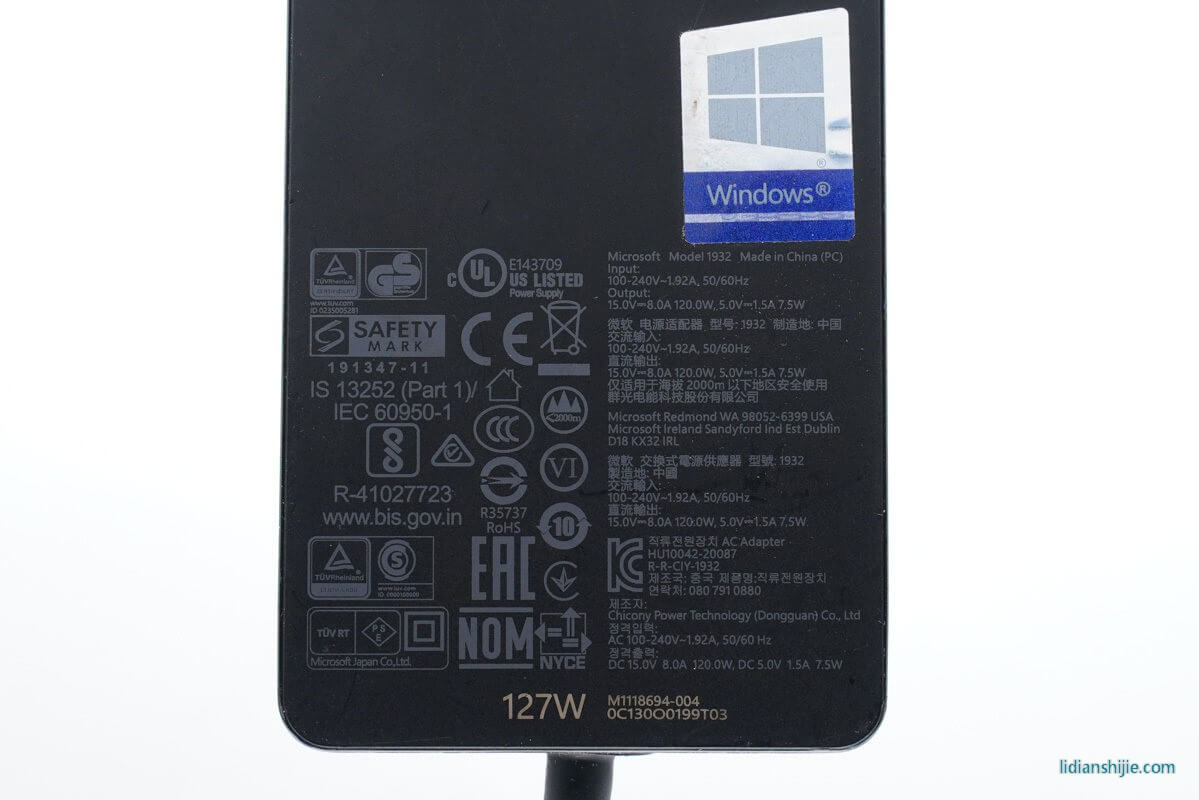

充電器的背面印著詳細的產品參數信息，并貼有微軟的logo。
充電器型號1932，輸入支持100－240V 1．92A 50／60Hz，輸出支持15V 8A，5V 1．5A，制造廠為：群光電能科技股份有限公司。產品已經通過了UL、CE、CCC、GS、PSE、KC等多種認證。

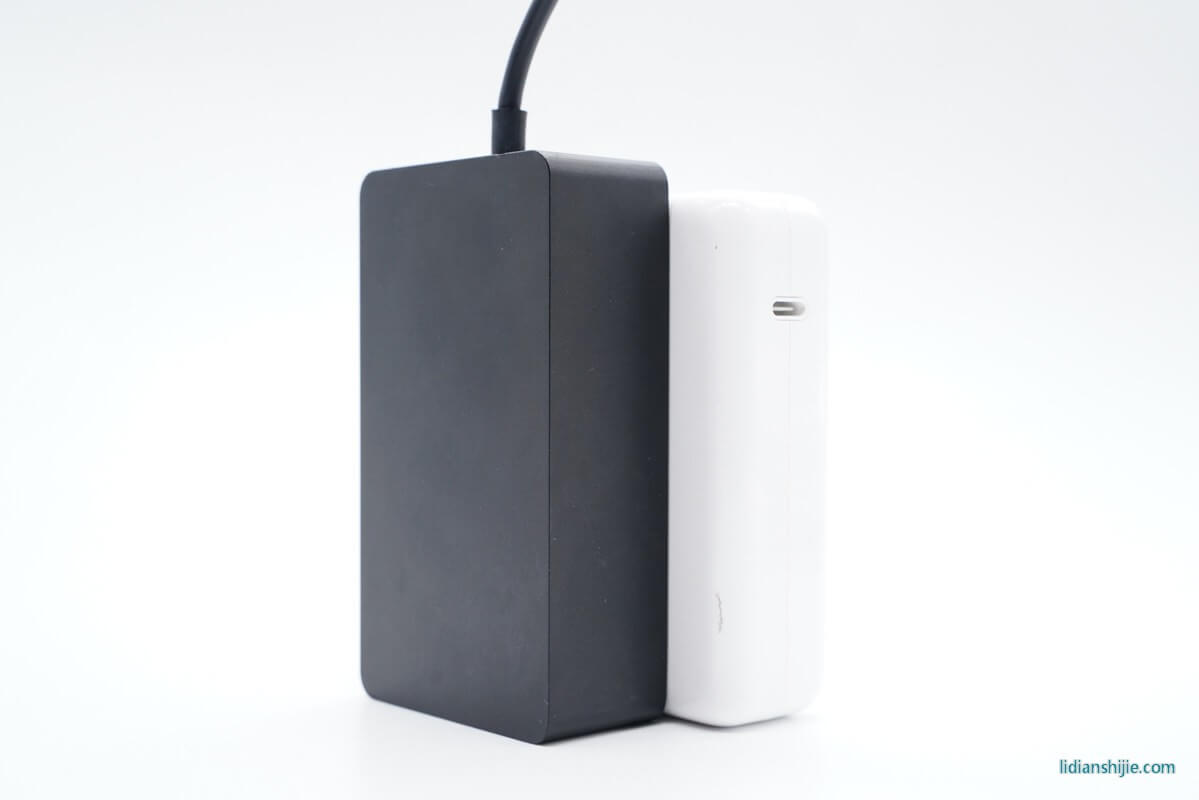

微軟127W充電器對比蘋果140W氮化鎵快充充電器。

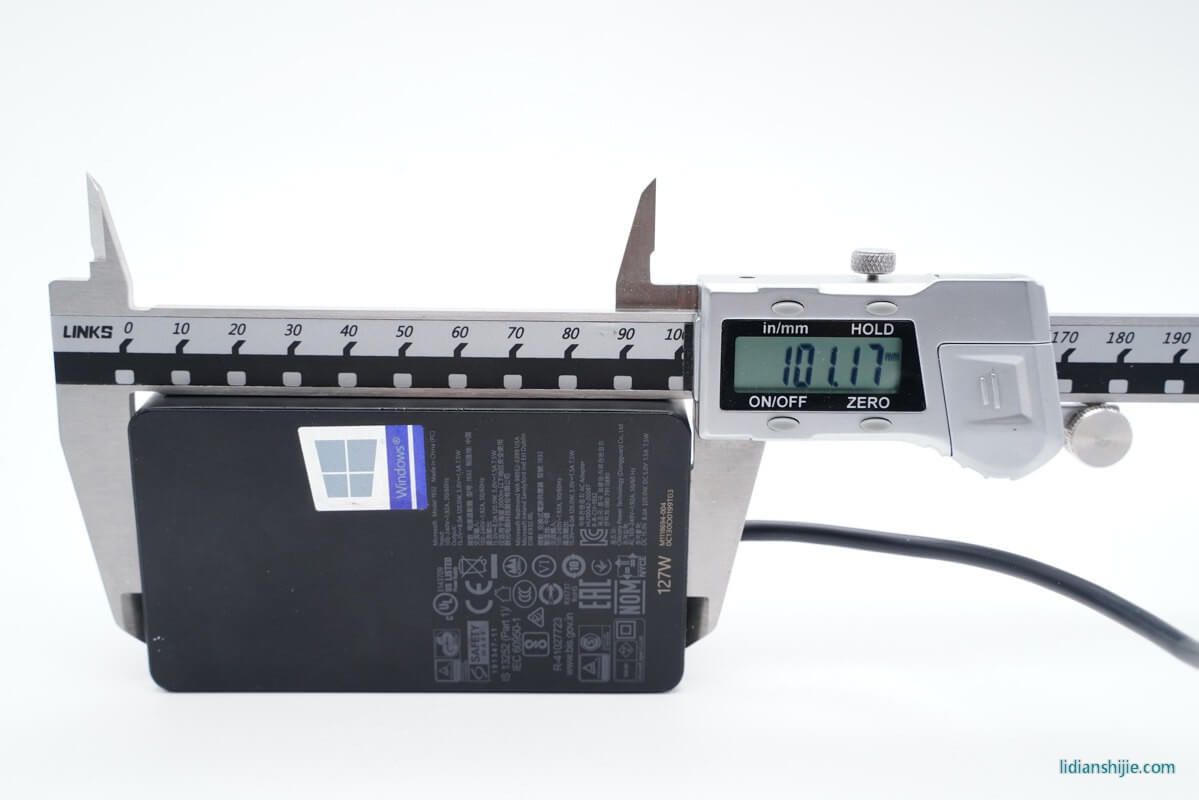

實測充電器的長度約為101．2mm。

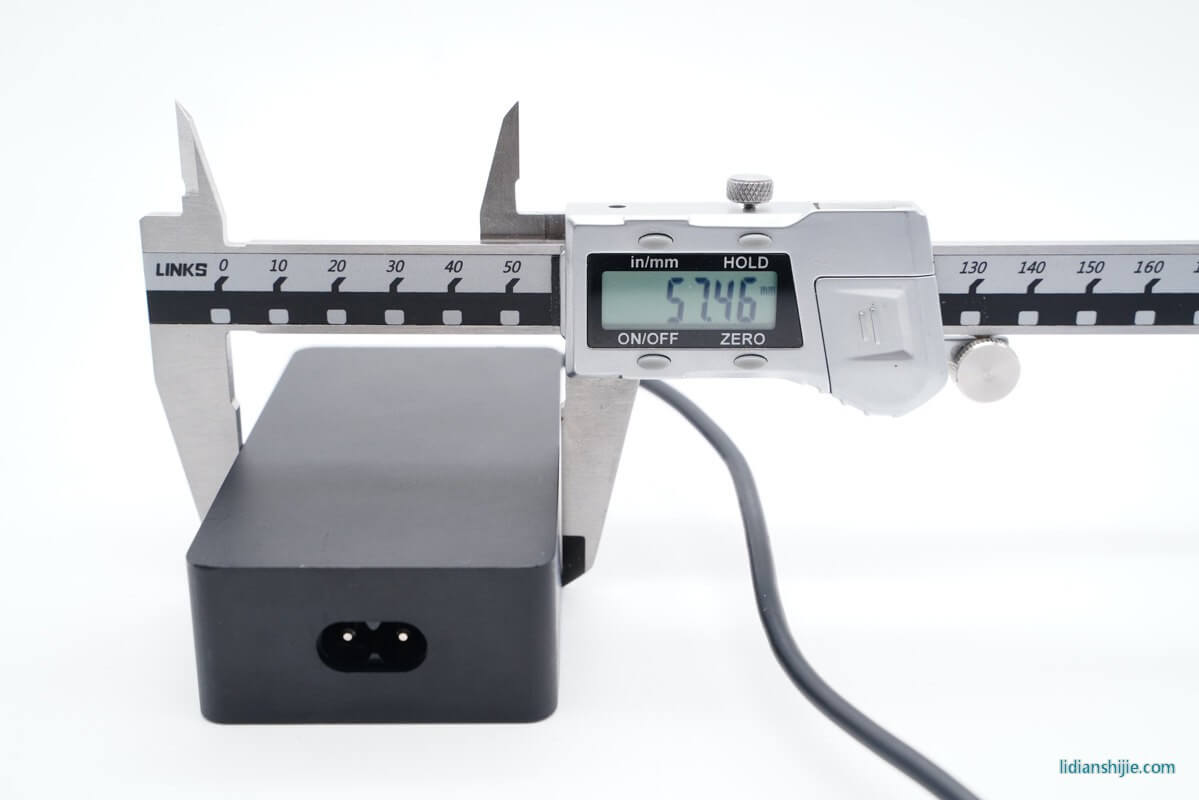

寬度約為57．5mm。

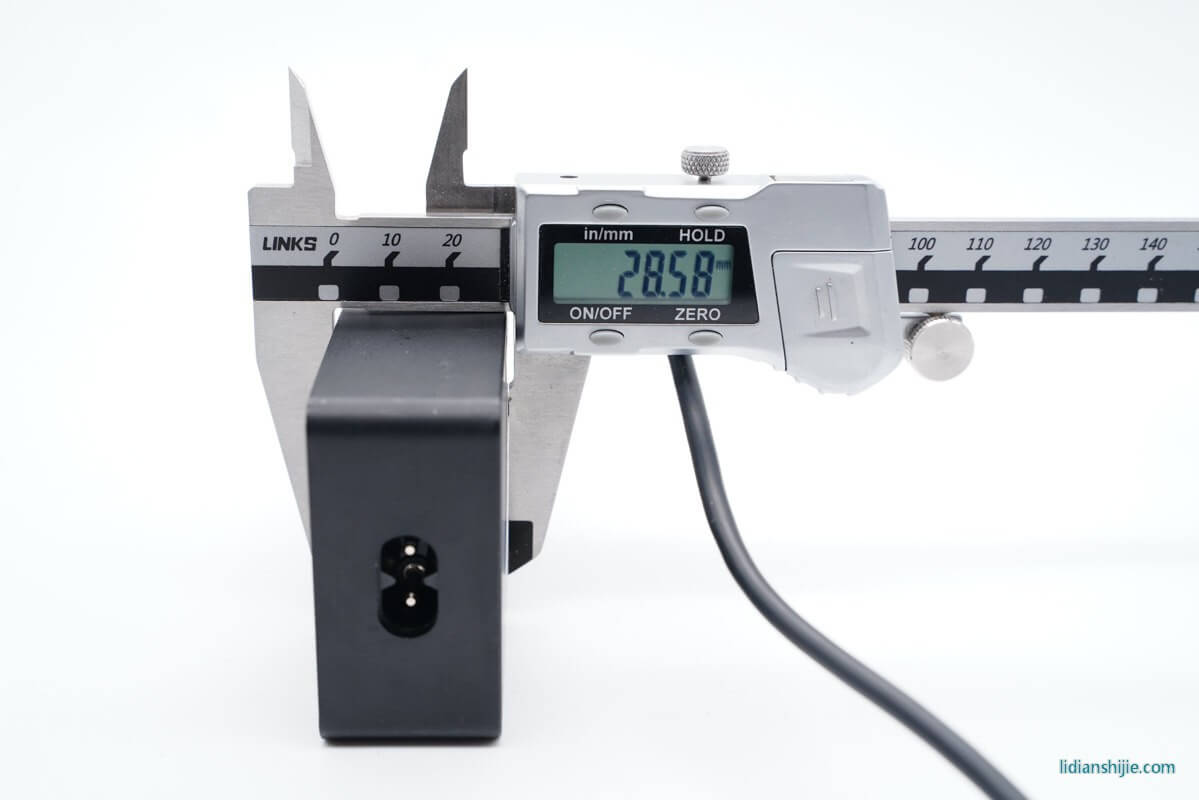

厚度約為28．6mm。
這款充電器的凈重約為400g。
使用ChargerLAB POWER－Z KT002檢測充電器的輸出協議，顯示支持Samsung 5V2A、DCP協議。
［page］［／page］
二、微軟127W筆記本充電器拆解
使用切割機將充電器的外殼切開，可見內部的電源模塊使用純銅散熱片包裹。
輸出端充電線纜焊接在PCB板上，USB－A接口使用小塊PCB板焊接，然后再通過線纜與主PCB板連接。
輸出端線纜除了兩根較粗的電源線之外，還設有兩根信號線，其中電源線的焊腳使用熱縮管包裹絕緣。

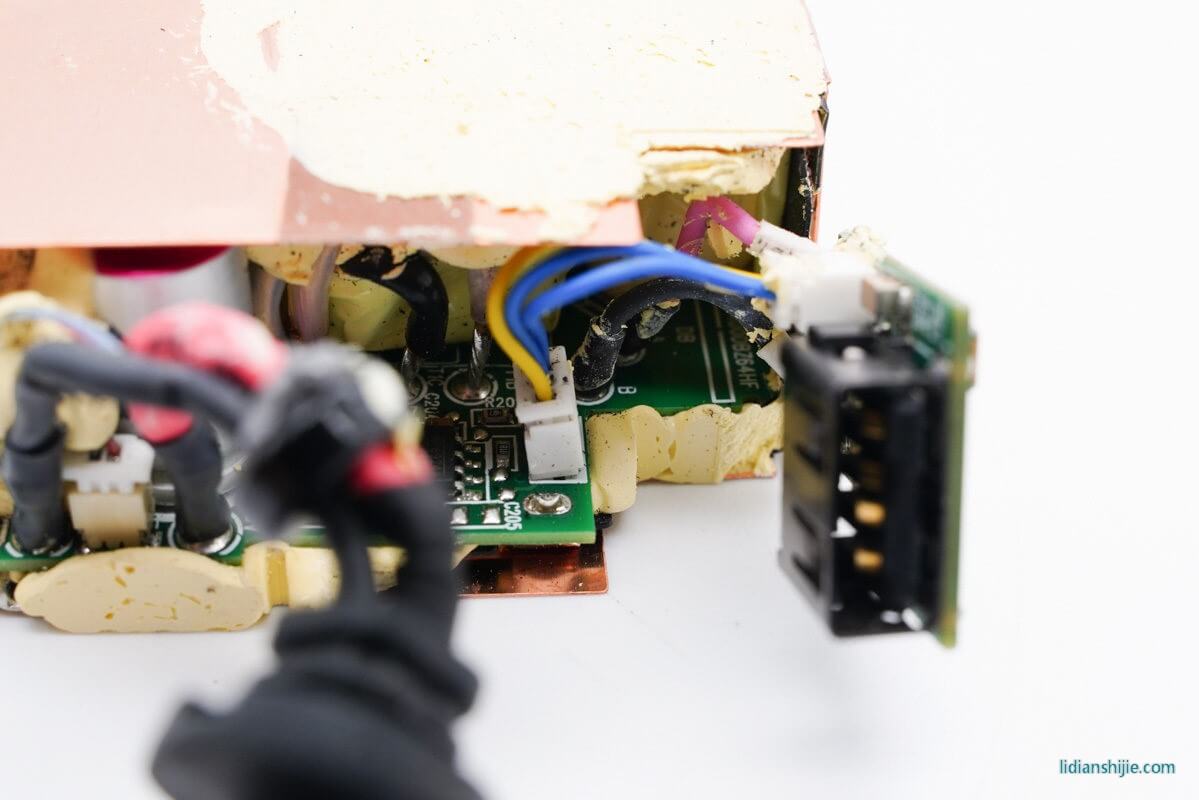

USB－A接口與主PCB板之間除了兩根電源線之外，還有三根信號線。

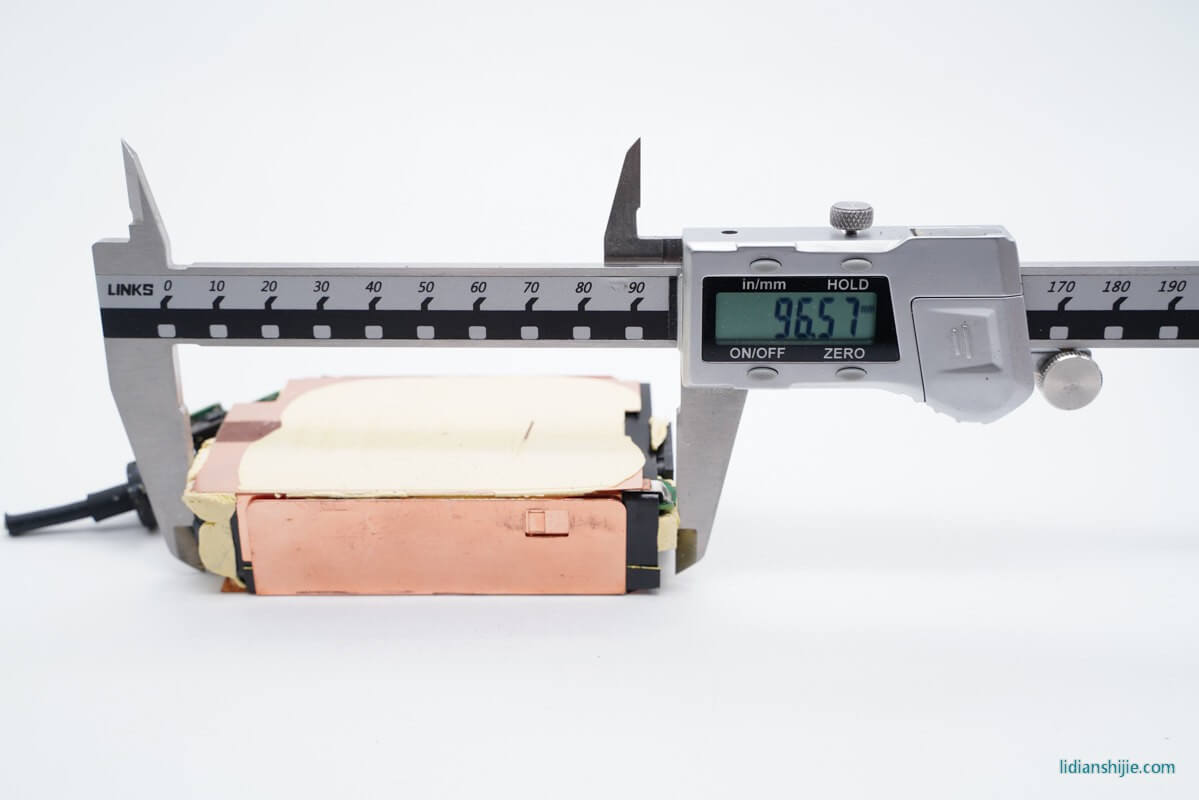

電源模塊的長度約為96．6mm。
寬度約為53．6mm。

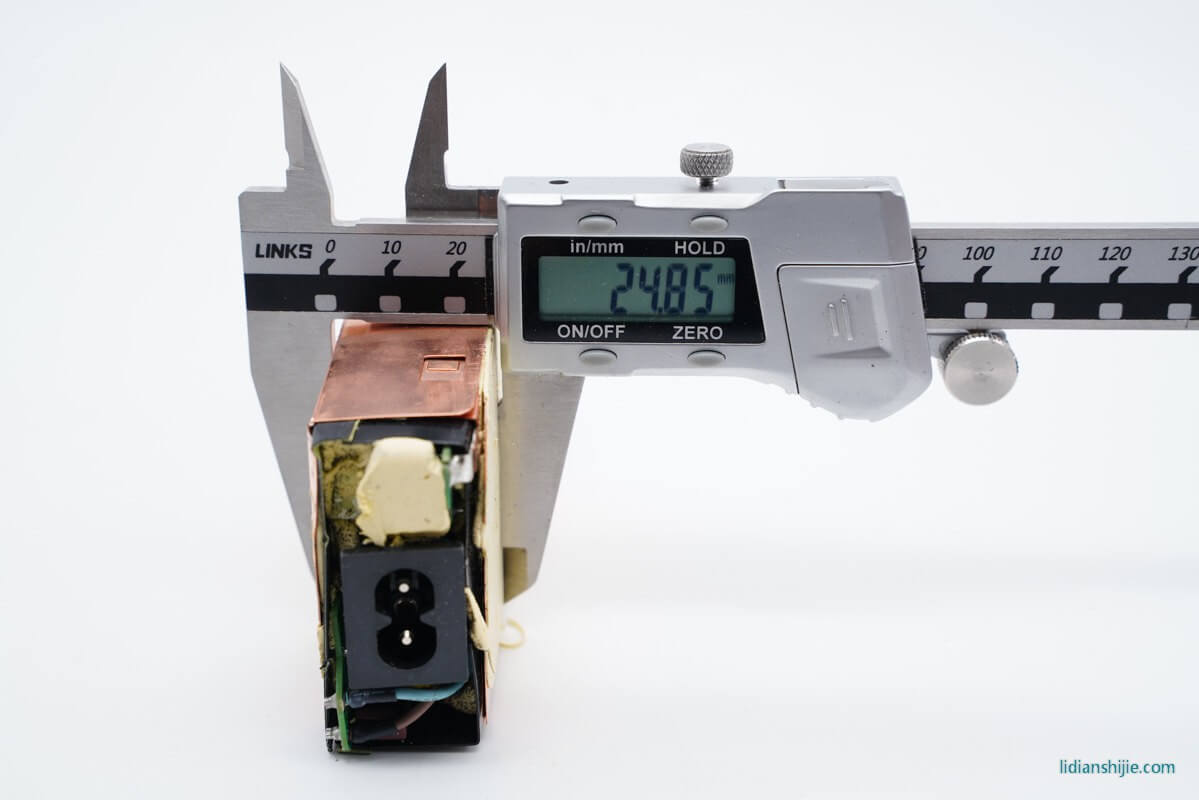

厚度約為24．9mm。

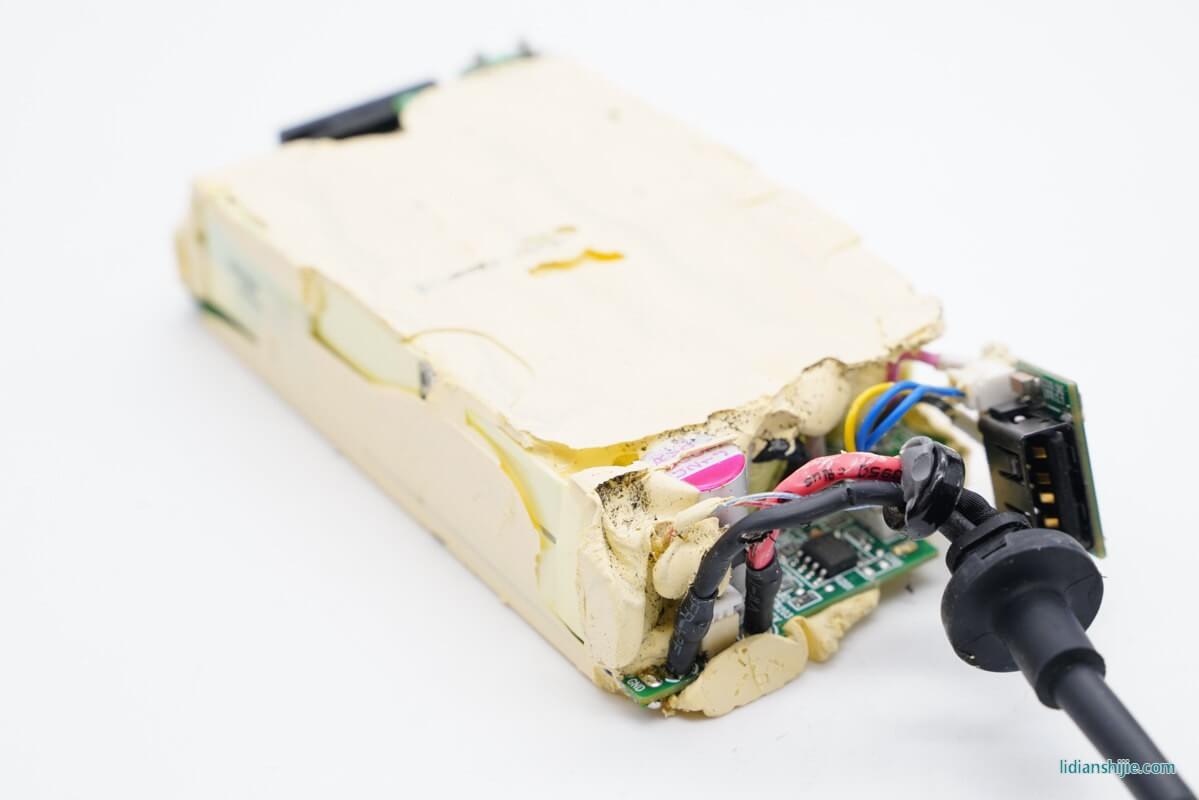

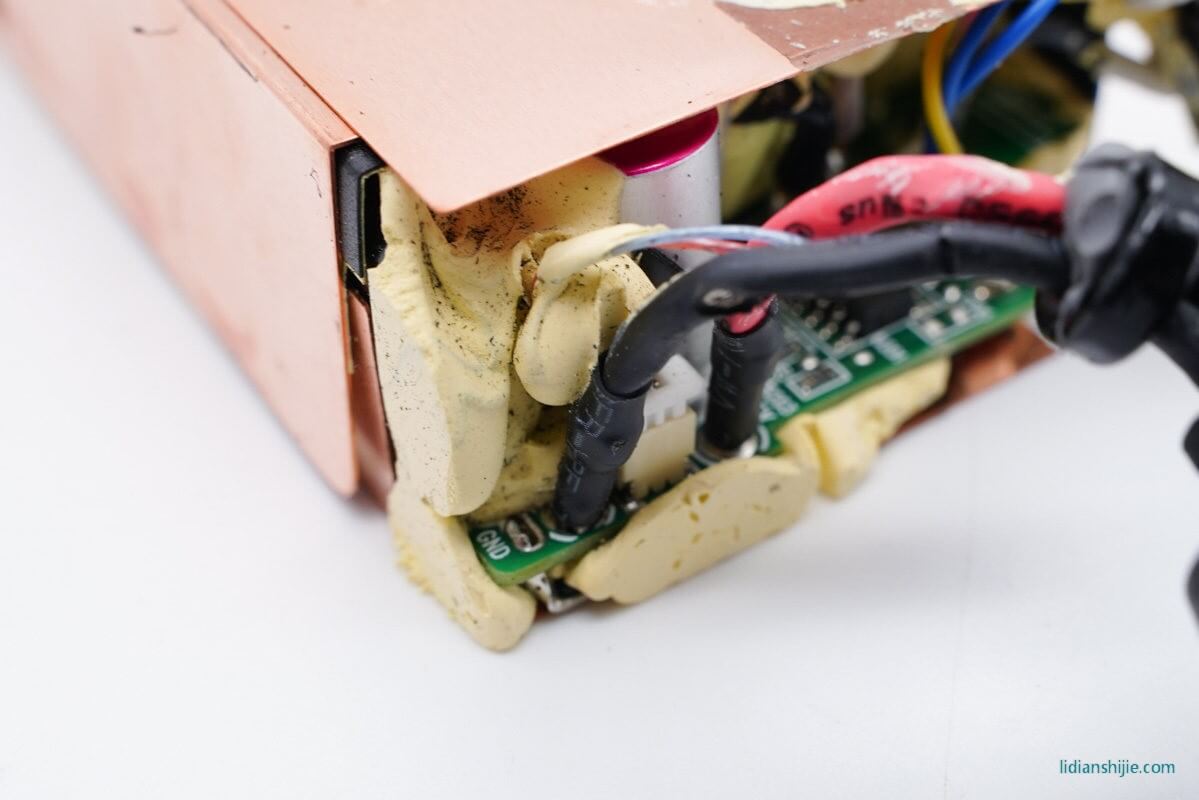

將包裹在PCB板外圍的散熱銅片拆除，內部使用黃色灌膠填充。
電路板正面的元器件幾乎全部被灌膠填充。
將PCB板上覆蓋的注膠清理干凈之后，驚訝的發現下面還有一塊純銅散熱片。這種雙層金屬散熱片的設計，在其他充電器中比較少見。
將貼在PCB上的散熱片拆除，下面是控制芯片和功率器件，PCB板上印有Chicony群光的字樣。

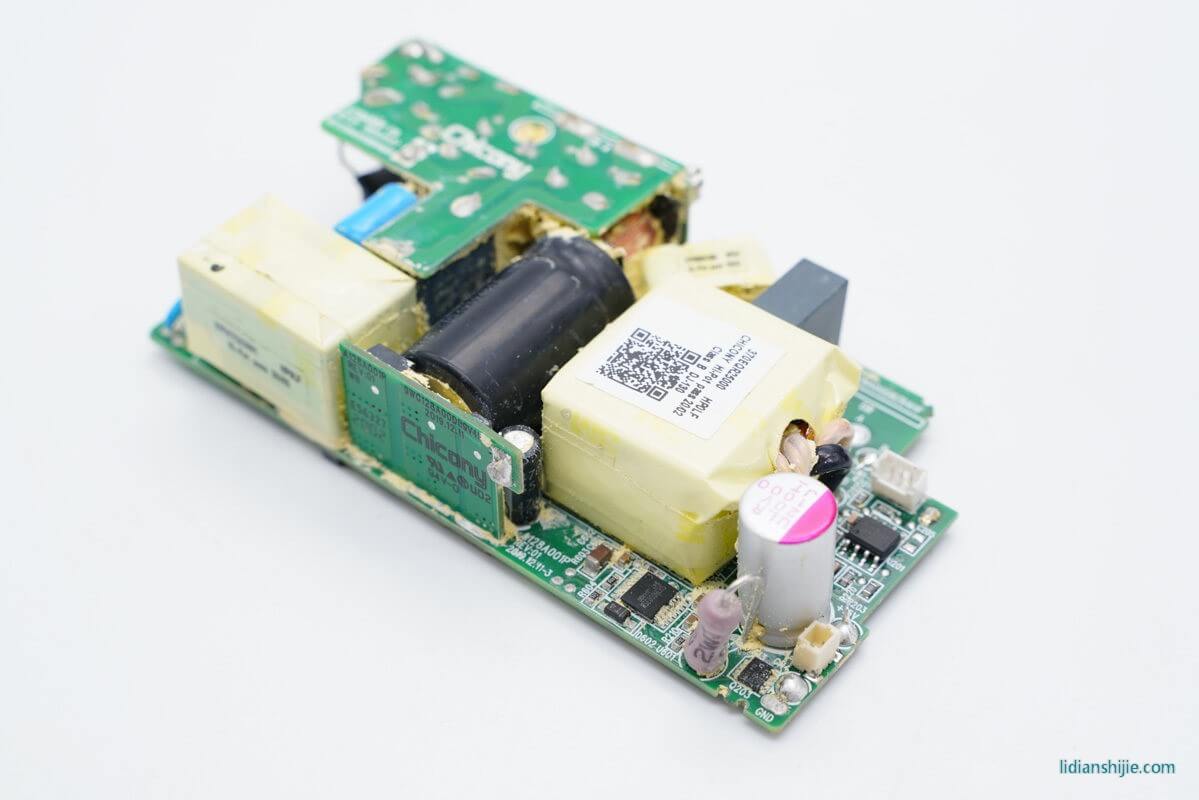

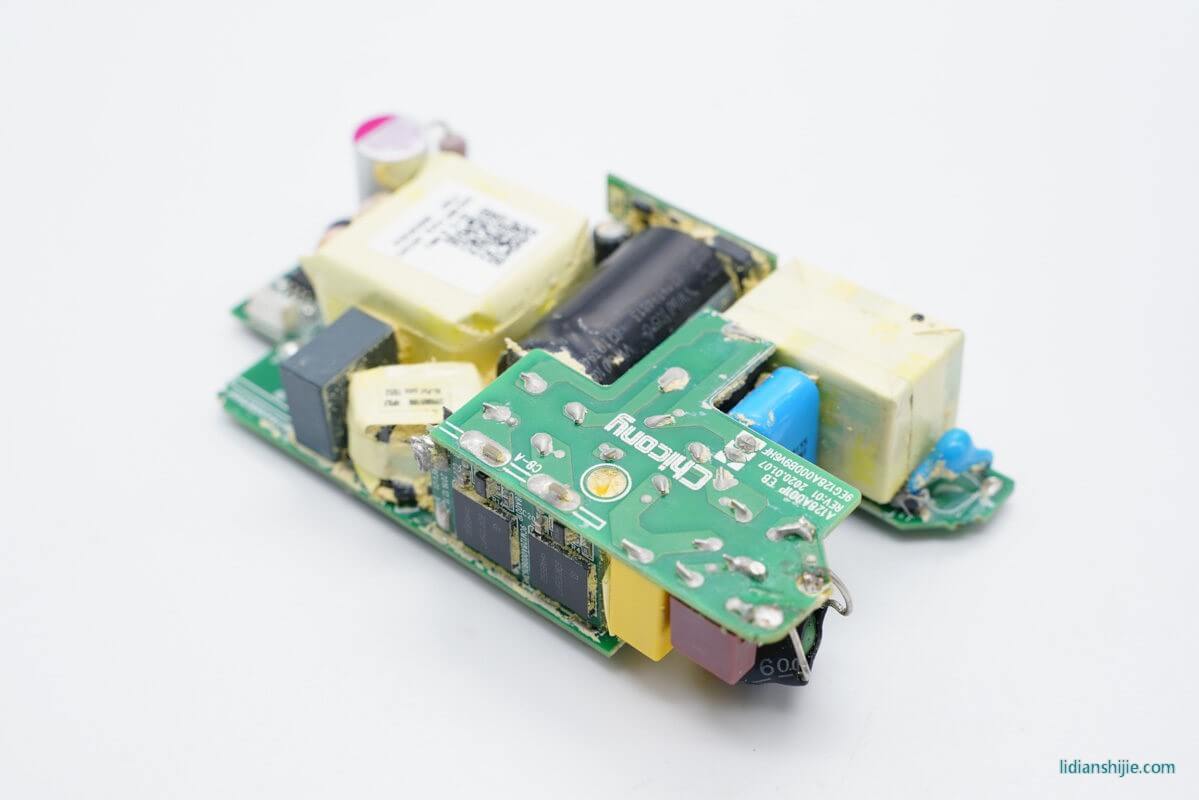

PCB板正面清理完注膠后可見變壓器、電容、電感等器件，同時在輸入端還使用了一塊小PCB板，提升空間利用率。
側面的小塊PCB板上印有Chicony字樣。

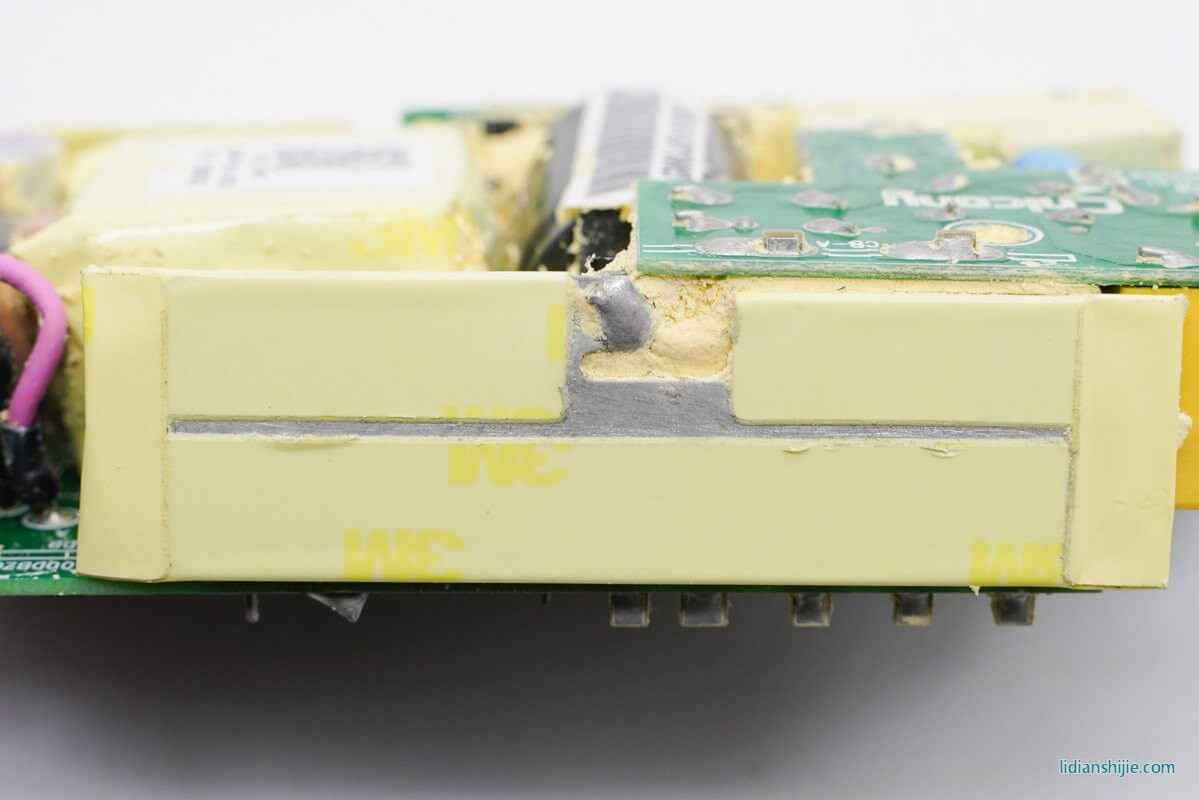

另外一側通過焊接固定了一款散熱鋁塊，表面貼有絕緣膠帶。
將散熱片拆除，下面小PCB板上是兩個功率器件。
輸入端一覽。
輸出端一覽。

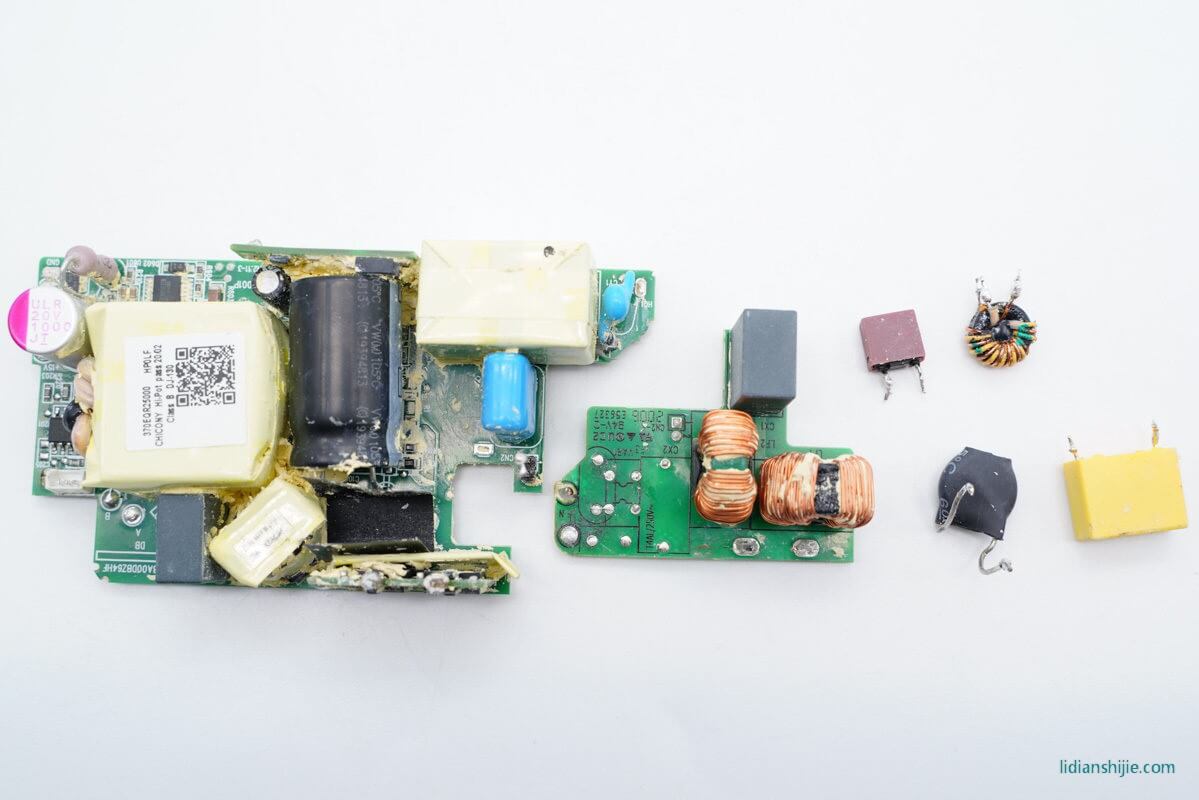

將輸入端的PCB板以及部分安規元器件拆除。
輸入端設有一顆延時保險絲，規格4A 250V。
一顆壓敏電阻，用于抑制異常情況下的浪涌電壓，保護電容等器件。

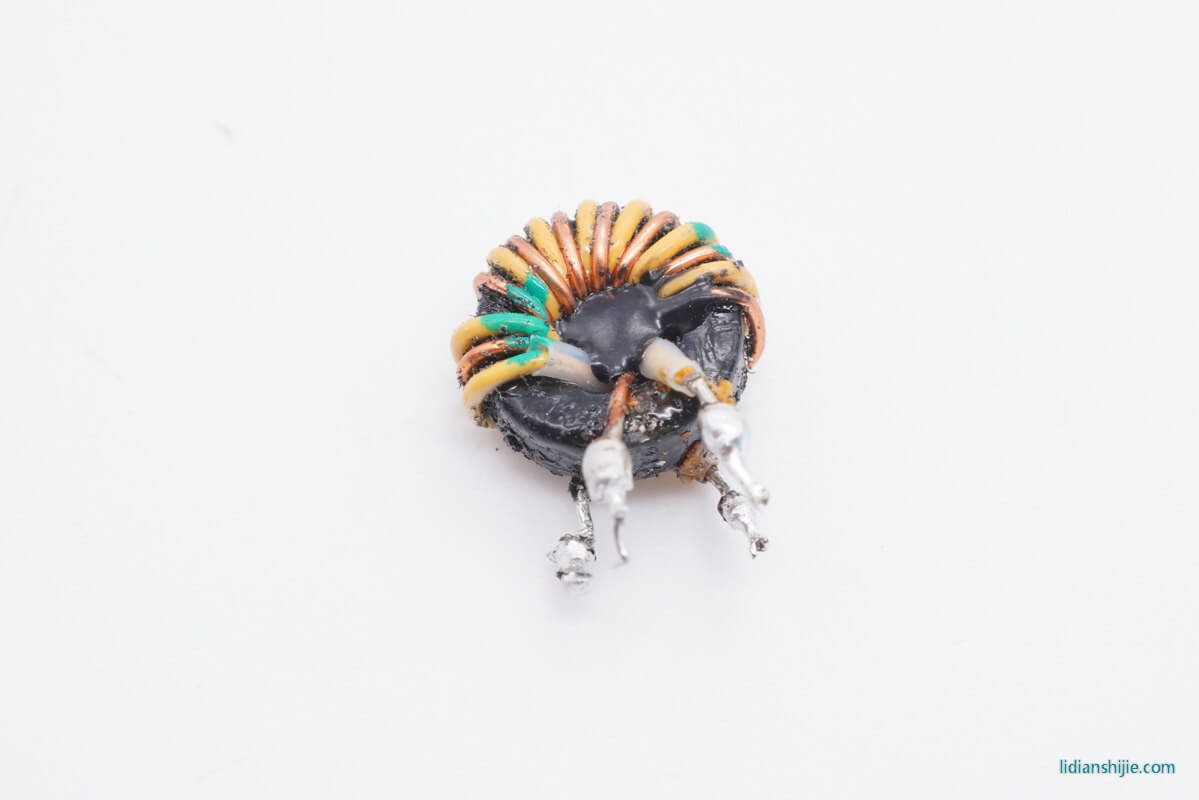

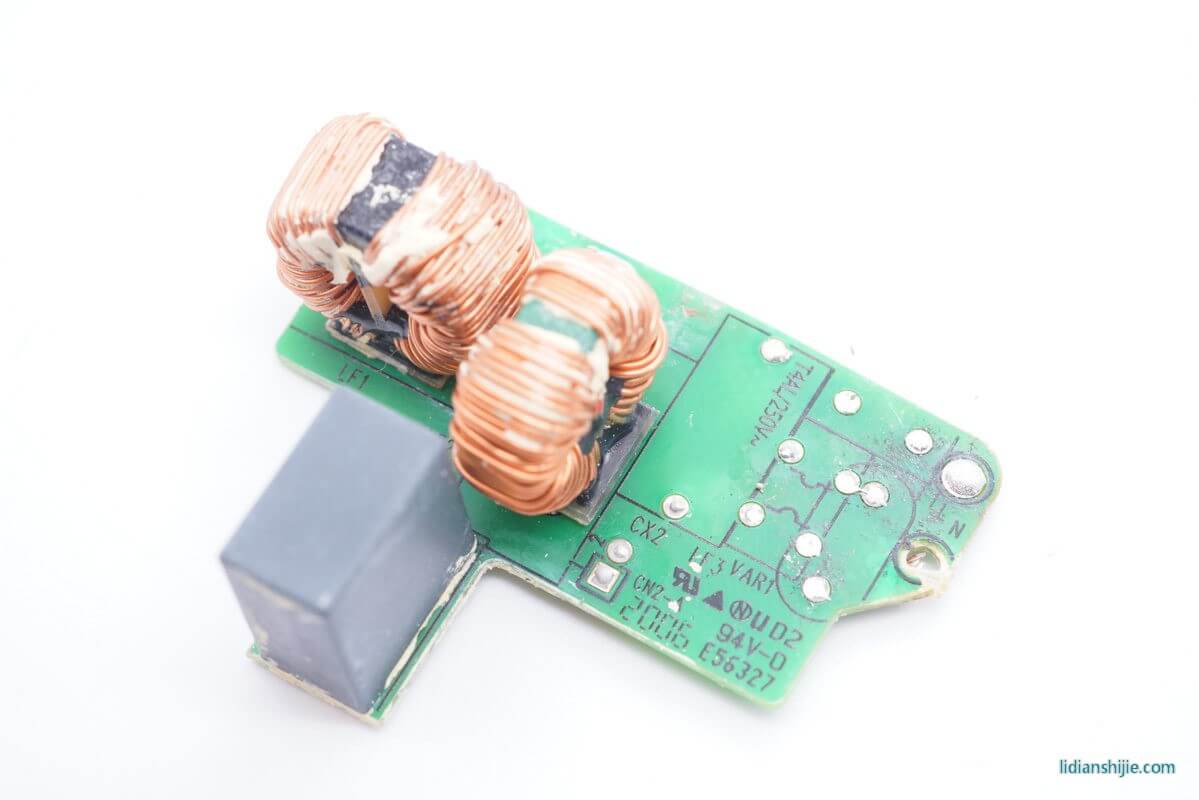

PCB上設有一顆安規X電容和兩顆共模電感。
一顆安規X2電容，容量0．33μF。

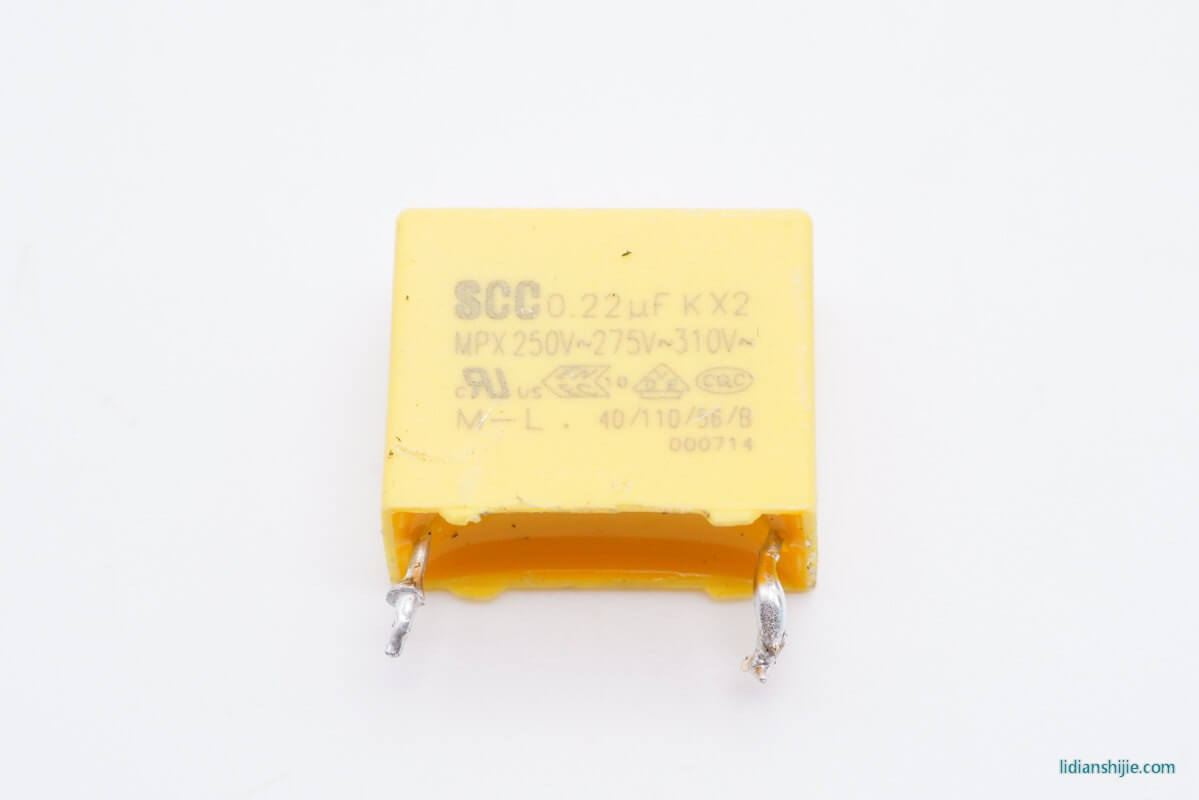

另外一顆安規X2電容，容量為0．22μF。

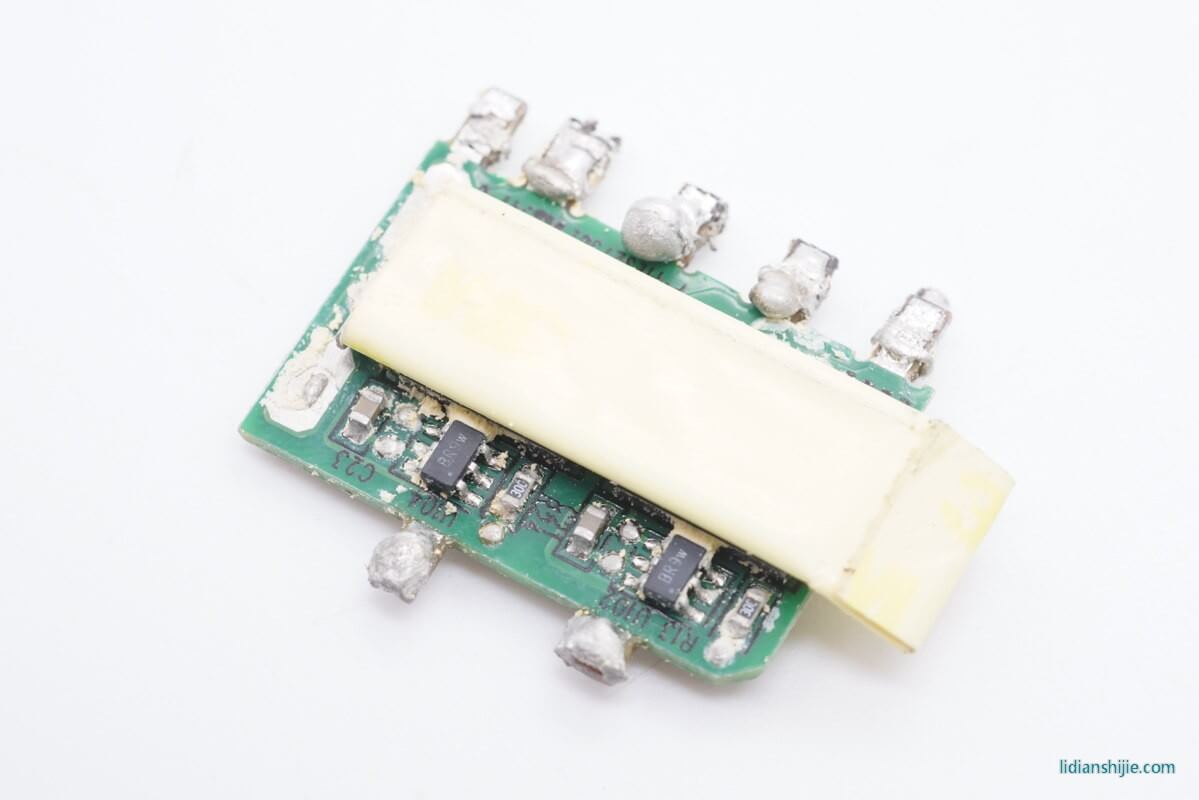

側面的一塊小PCB板用于整個電源的輸入整流功能，在功率器件上貼有散熱片。
這款充電器采用的是主動整流的設計，散熱片下面是兩顆英飛凌MOS和兩顆控制器。
PCB板另外一面同樣是兩顆英飛凌的MOS以及對應的控制器。

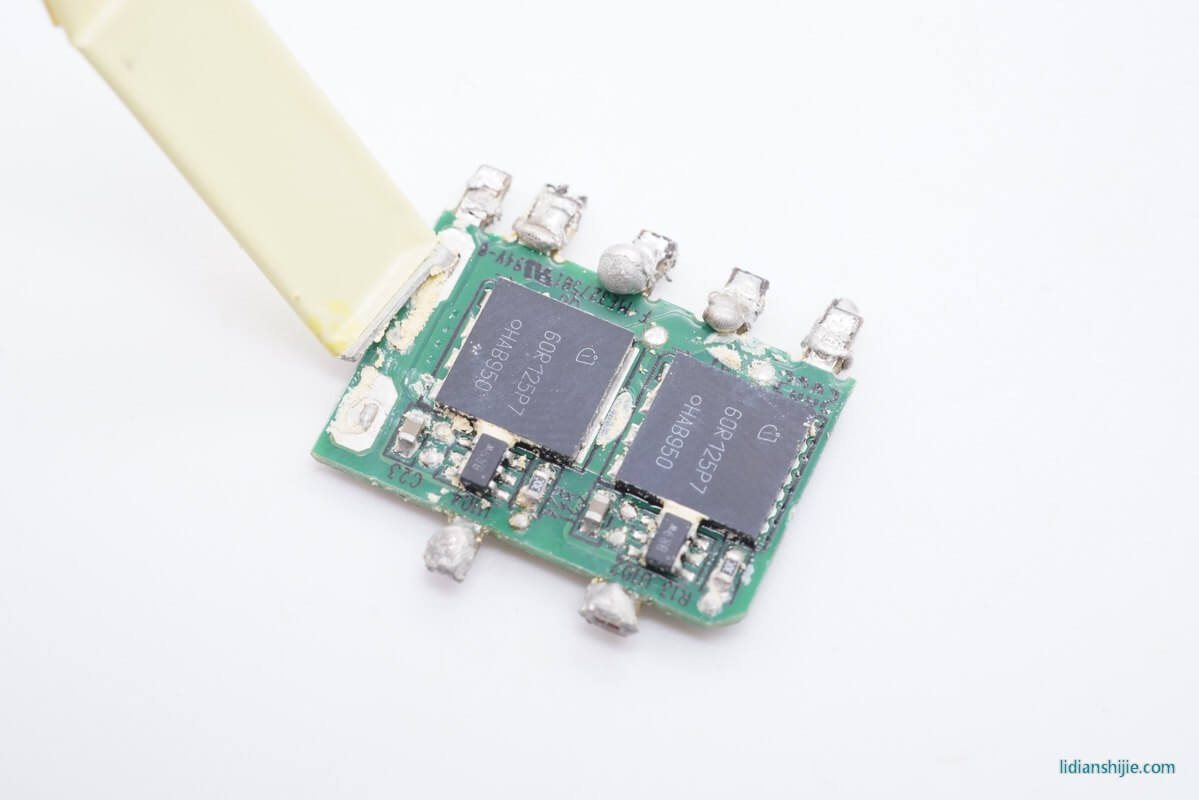

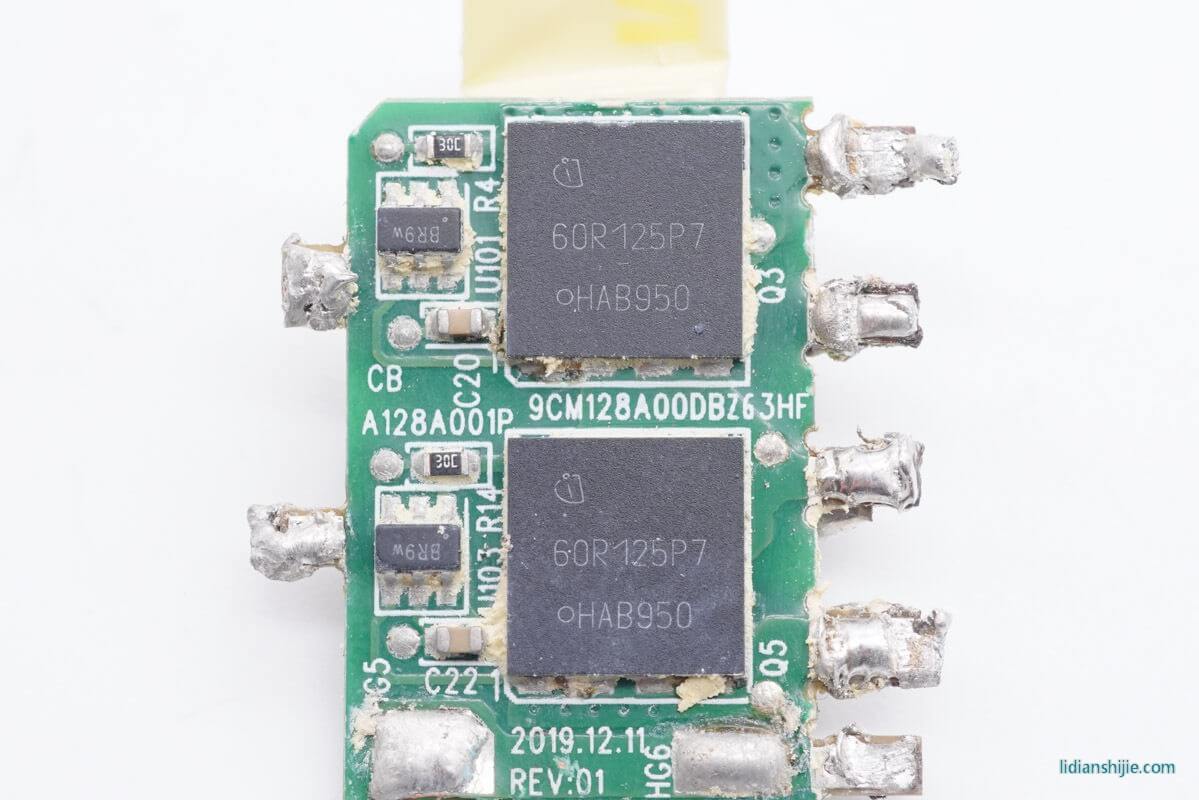

兩顆同型號的英飛凌CoolMOS，分別使用一顆六腳芯片驅動，型號IPL60R125P7，耐壓600V，導阻125mΩ。

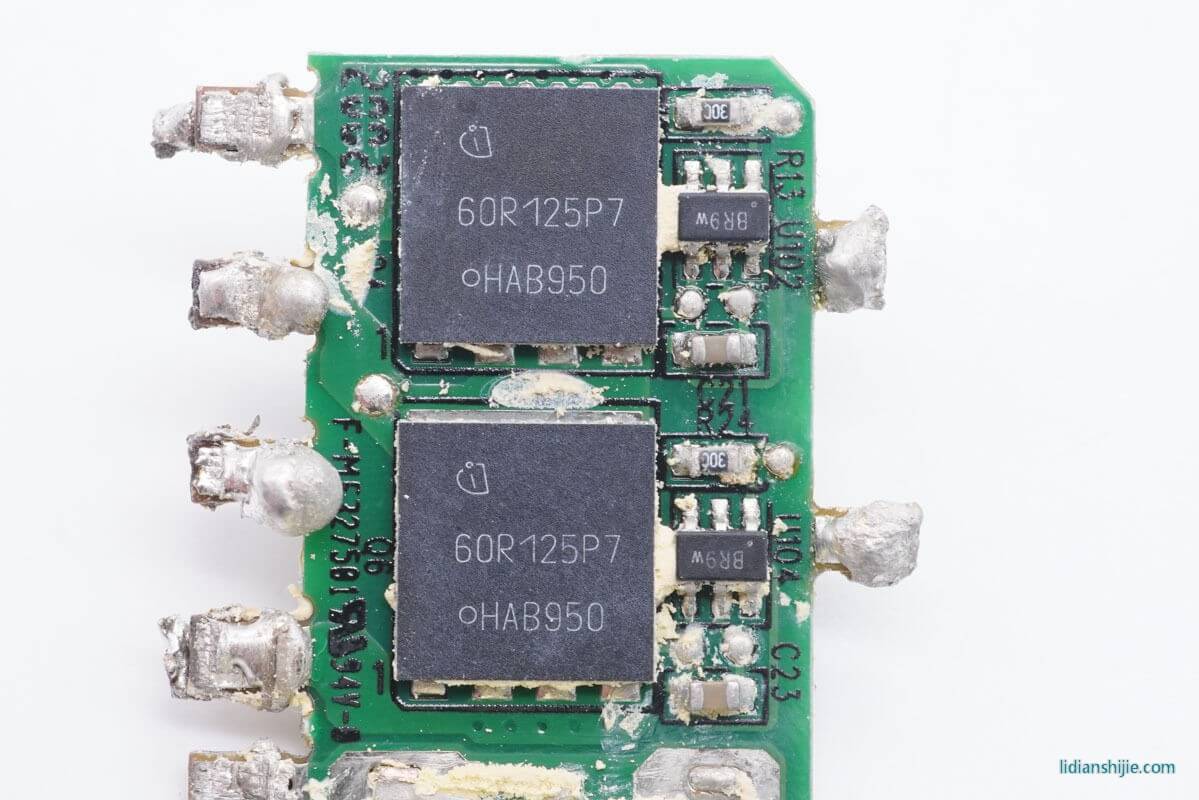

背面同樣是兩顆同型號的英飛凌CoolMOS以及兩顆控制器。

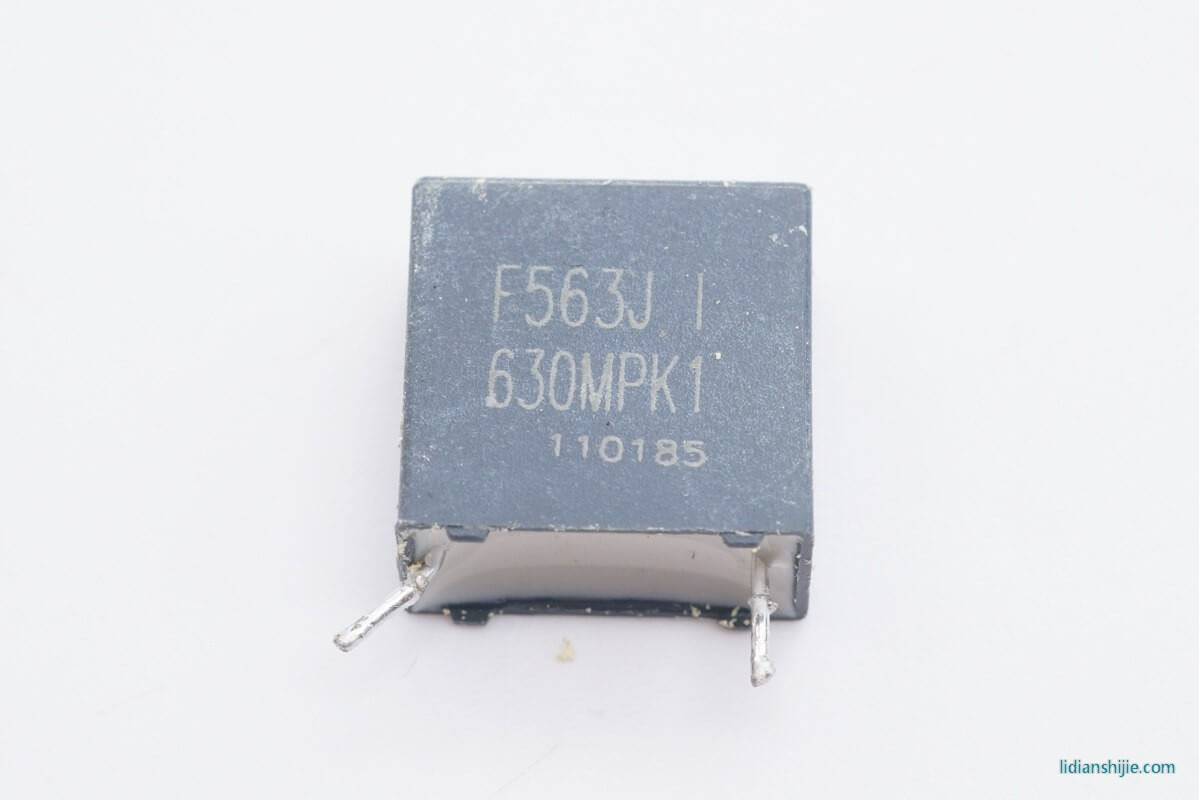

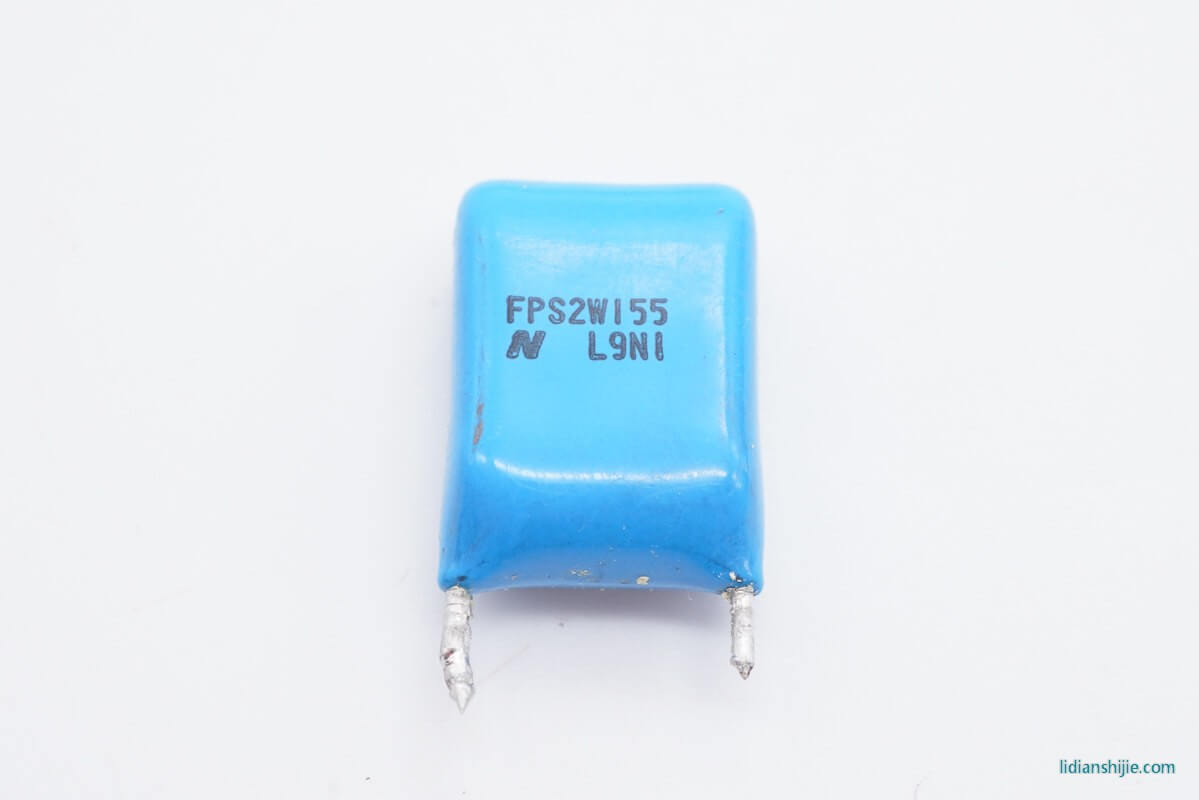

用于濾波的薄膜電容。
濾波電感特寫。

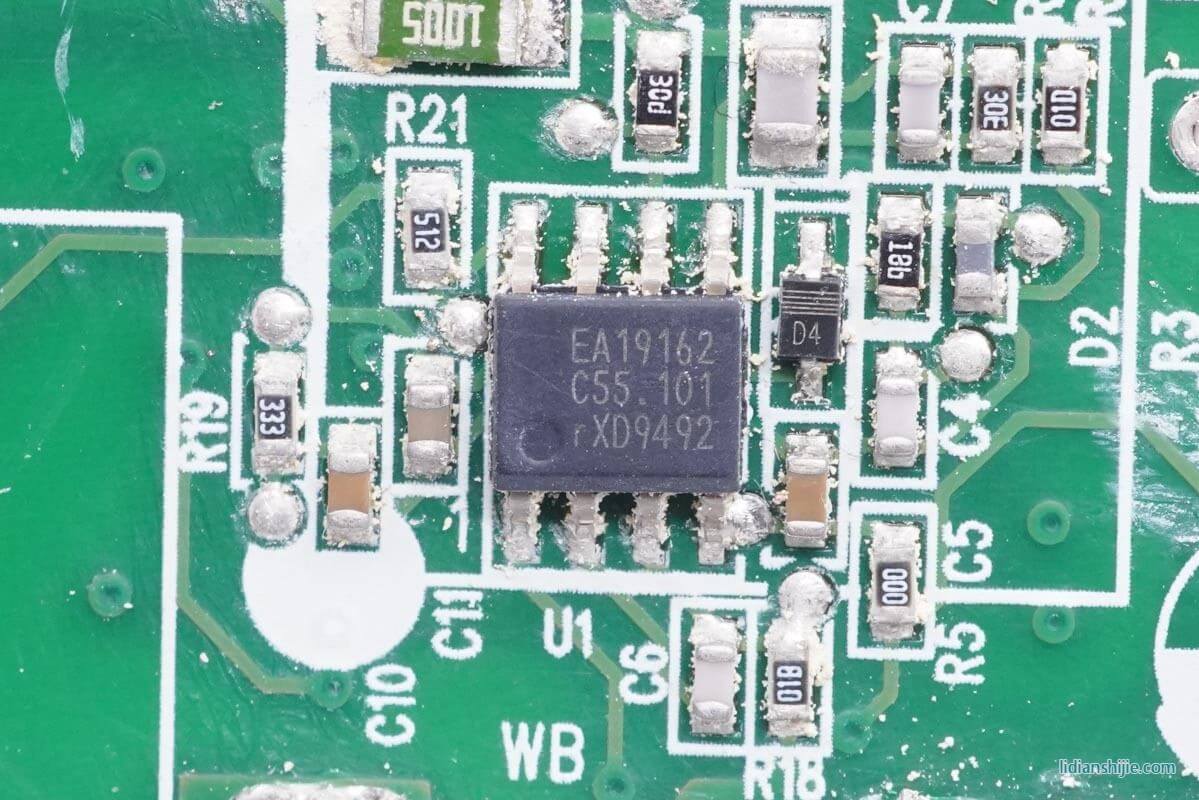

PFC控制器采用NXP恩智浦TEA19162，用于將整流后的電壓升壓，進行主動功率因數校正，內部集成X電容放電元件，無需外部元件，集成軟啟動和關斷，支持高精度穩壓升壓，并且內置多重完善的保護功能。

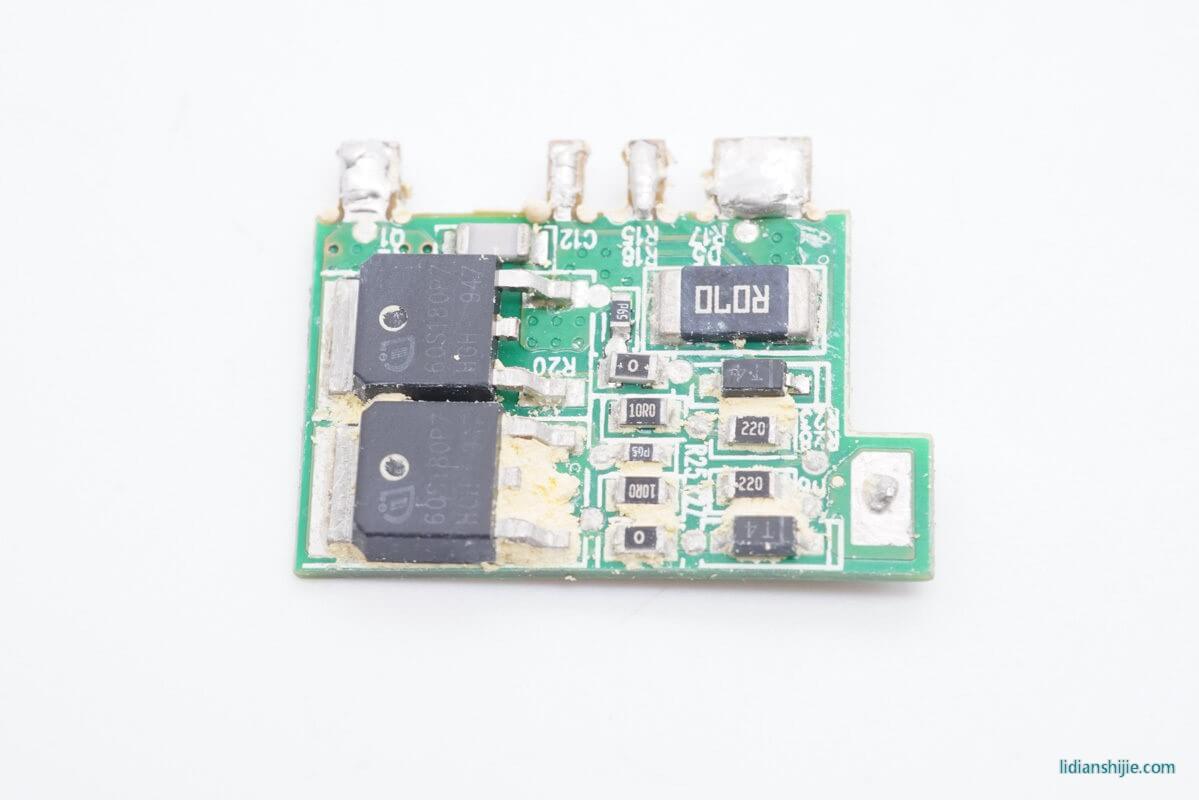

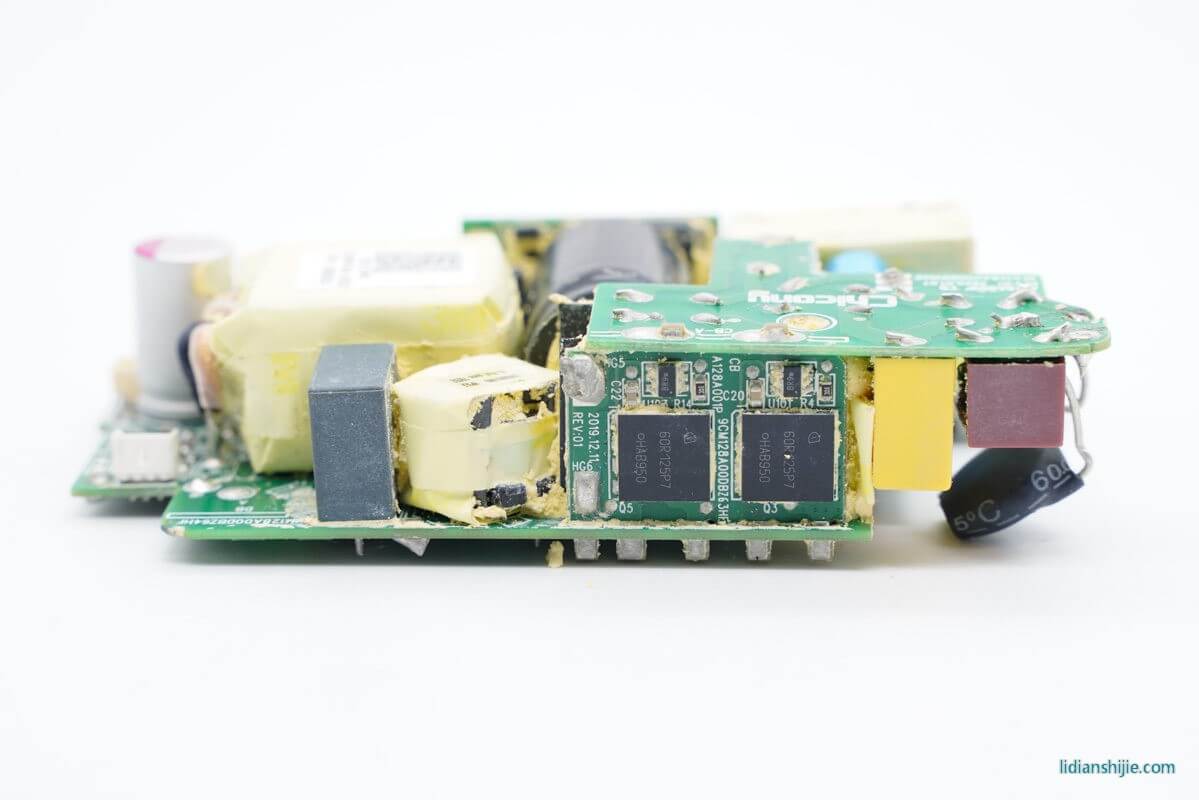

側面另外一塊PCB板上設有兩顆英飛凌的MOS，用于PFC升壓。

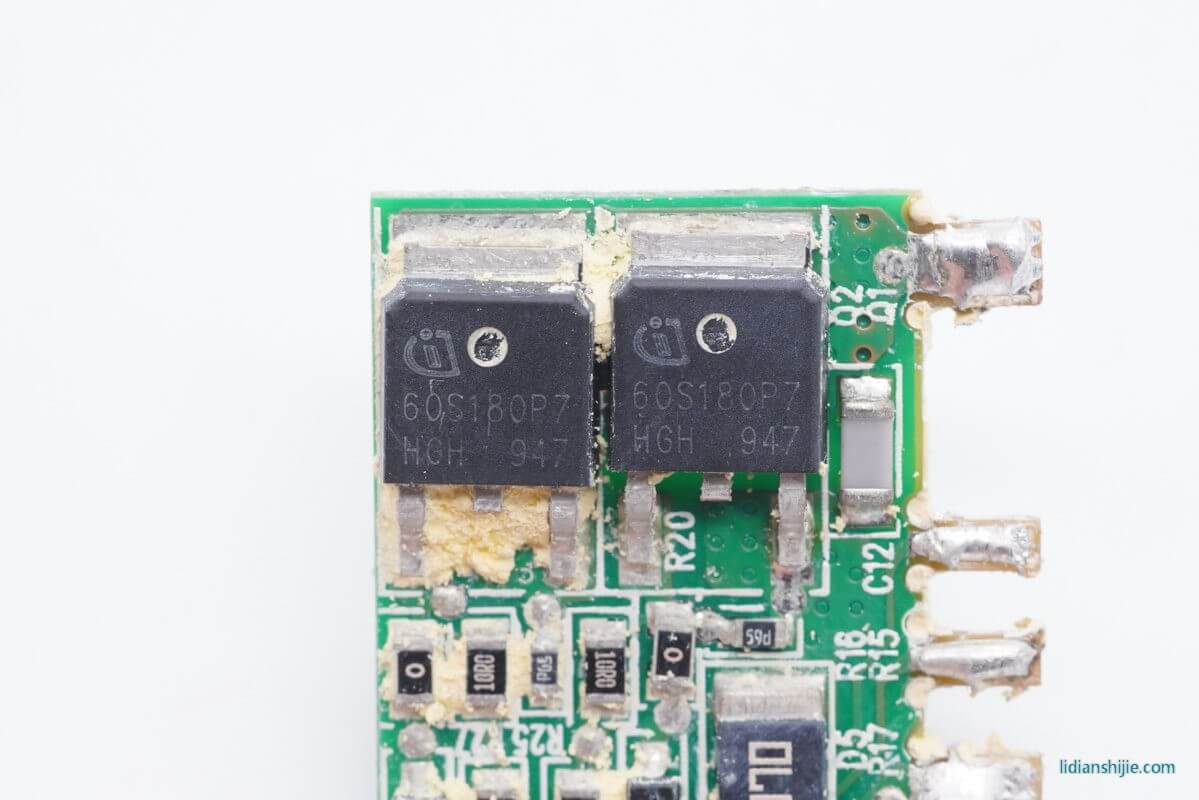

兩顆英飛凌IPD60S180P7特寫，耐壓600V，導阻180mΩ。
PFC升壓電感特寫。
輸入端設有一顆二極管，用于通過電容充電的浪涌電流。

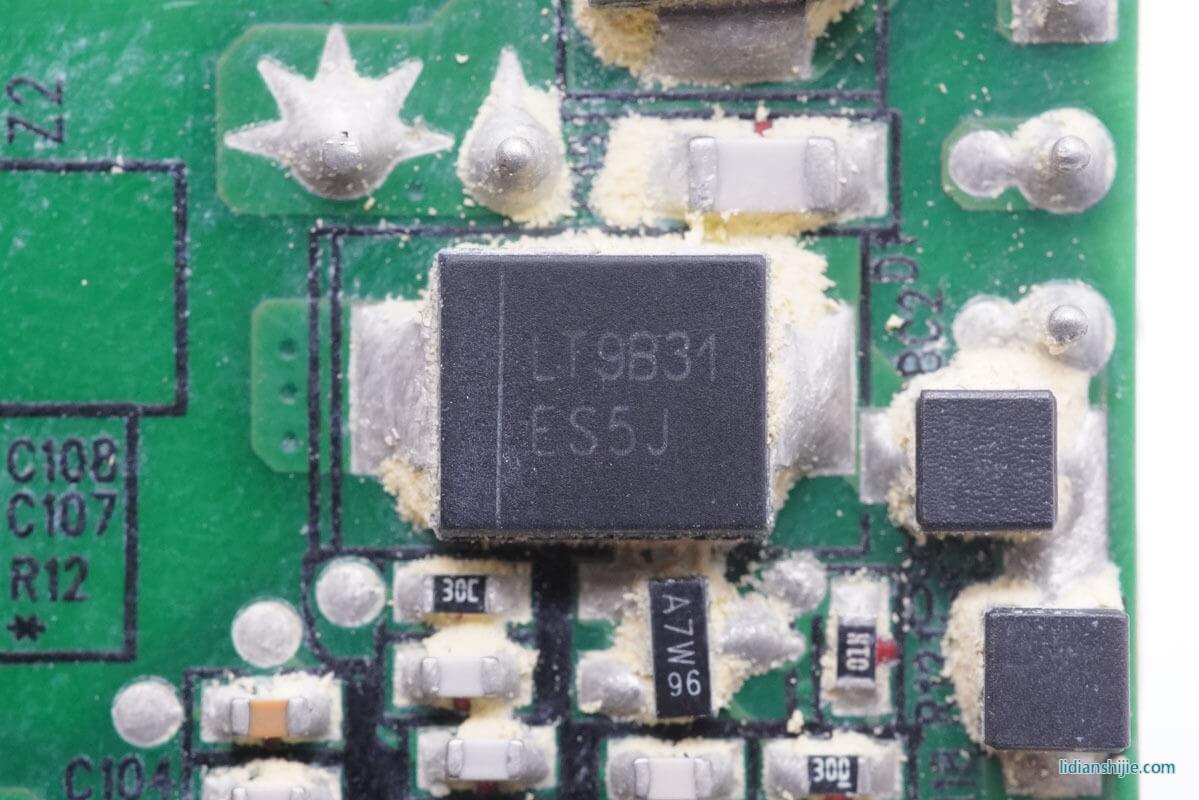

另外一顆快恢復二極管，用于PFC升壓整流。

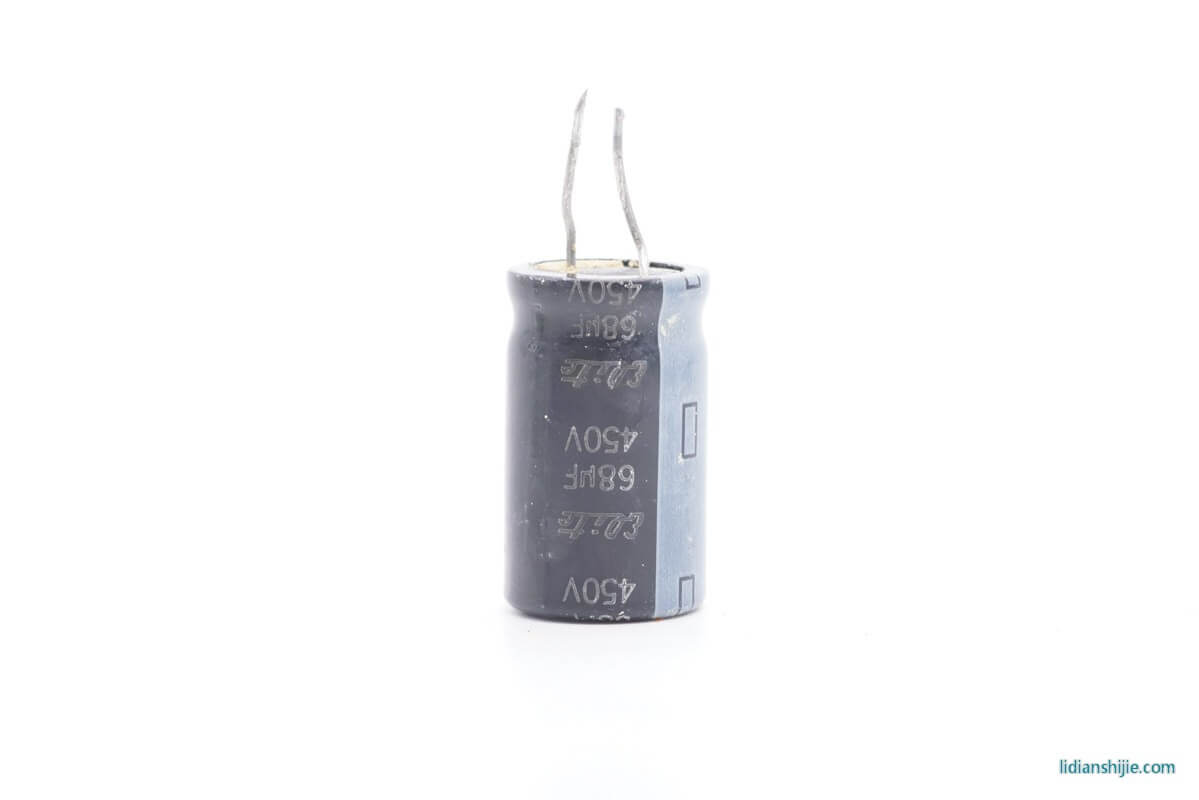

高壓濾波電解電容，規格450V 68μF，用于LLC電源的輸入濾波。

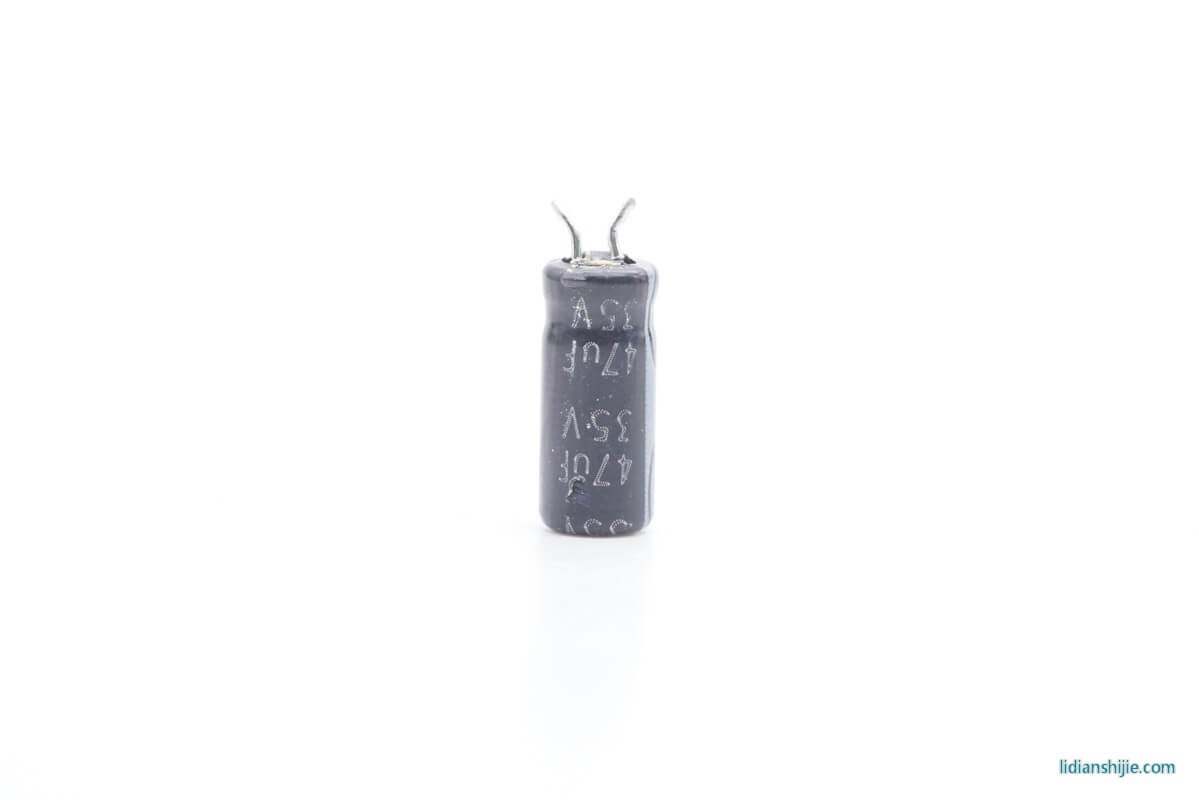

另外一顆同品牌的芯片供電電容，規格35V 47μF。

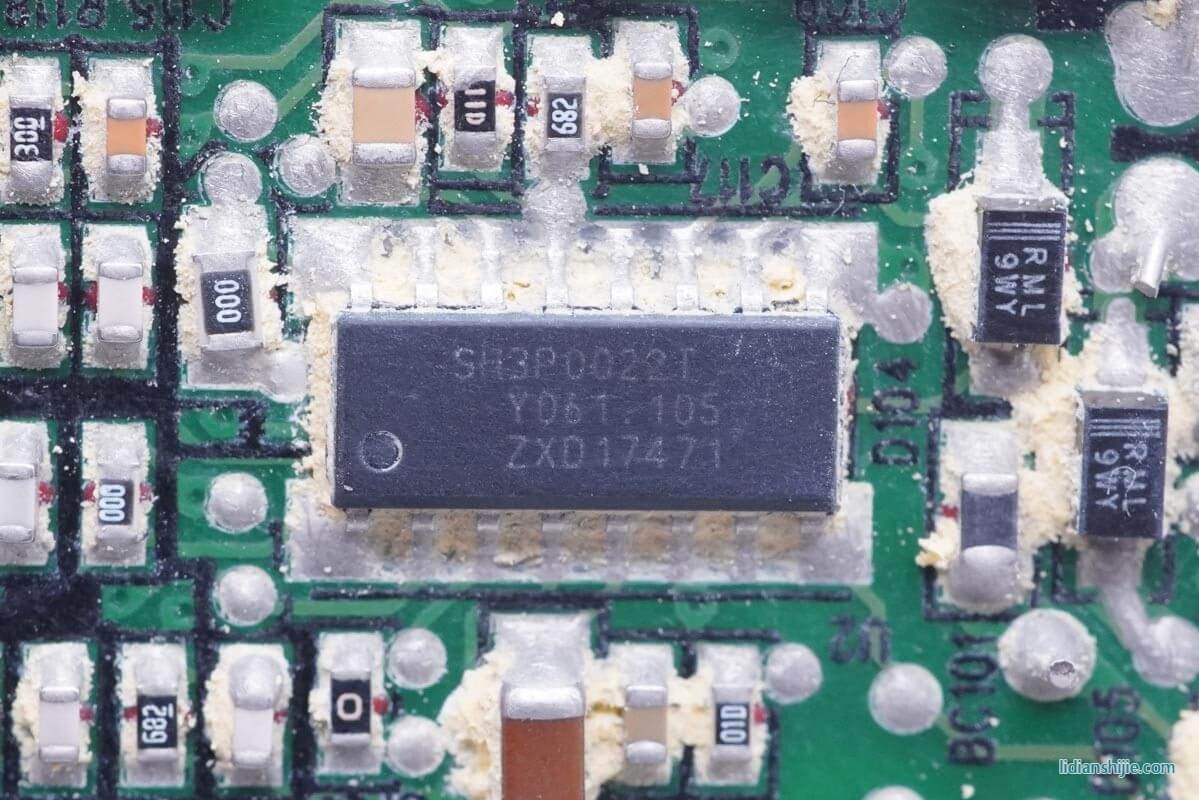

LLC控制器，絲印SH3P0022T，采用SO16封裝。

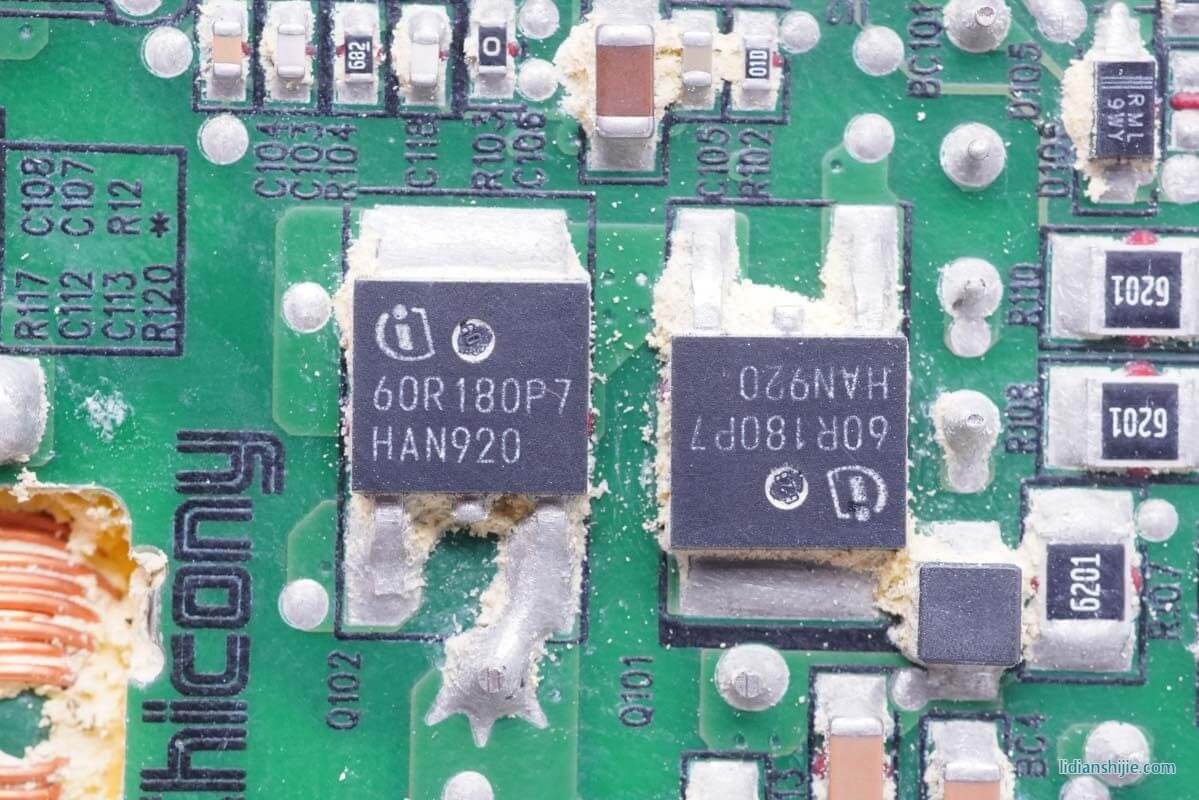

主PCB板上的兩顆英飛凌CoolMOS組成LLC半橋，型號IPD60R180P7，耐壓600V，導阻180mΩ。

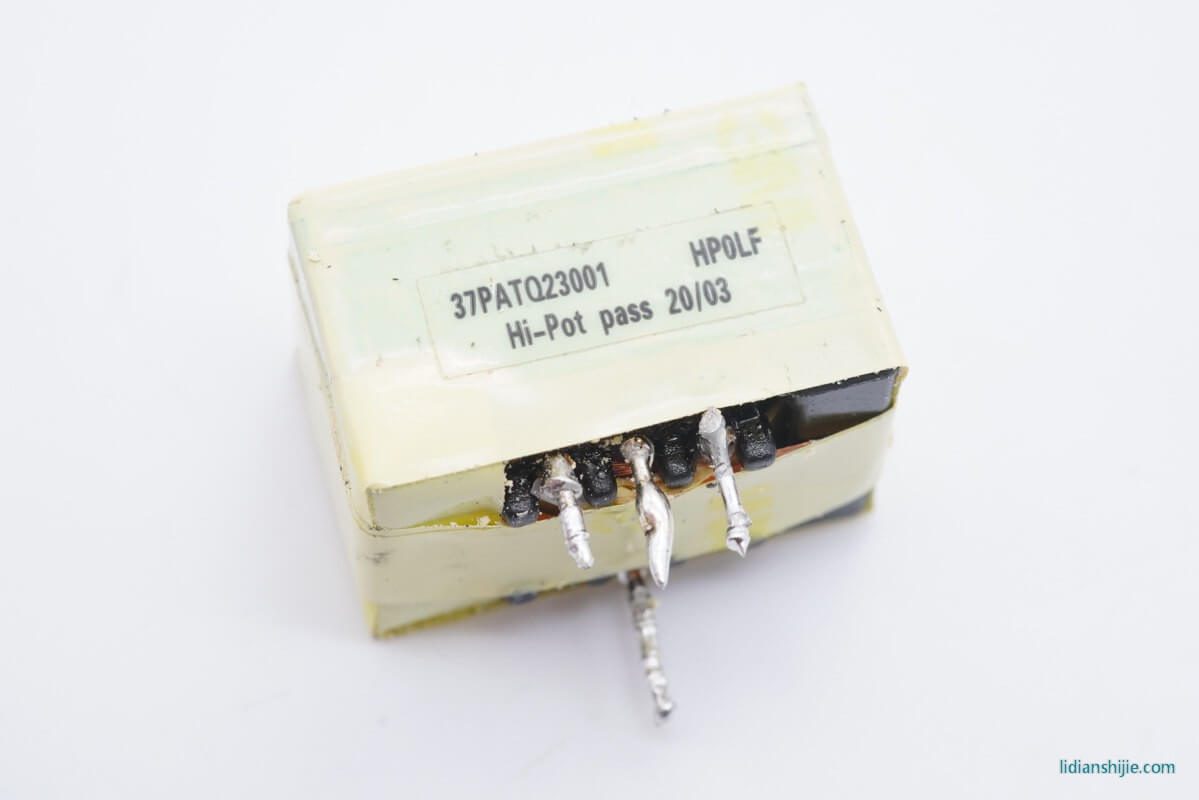

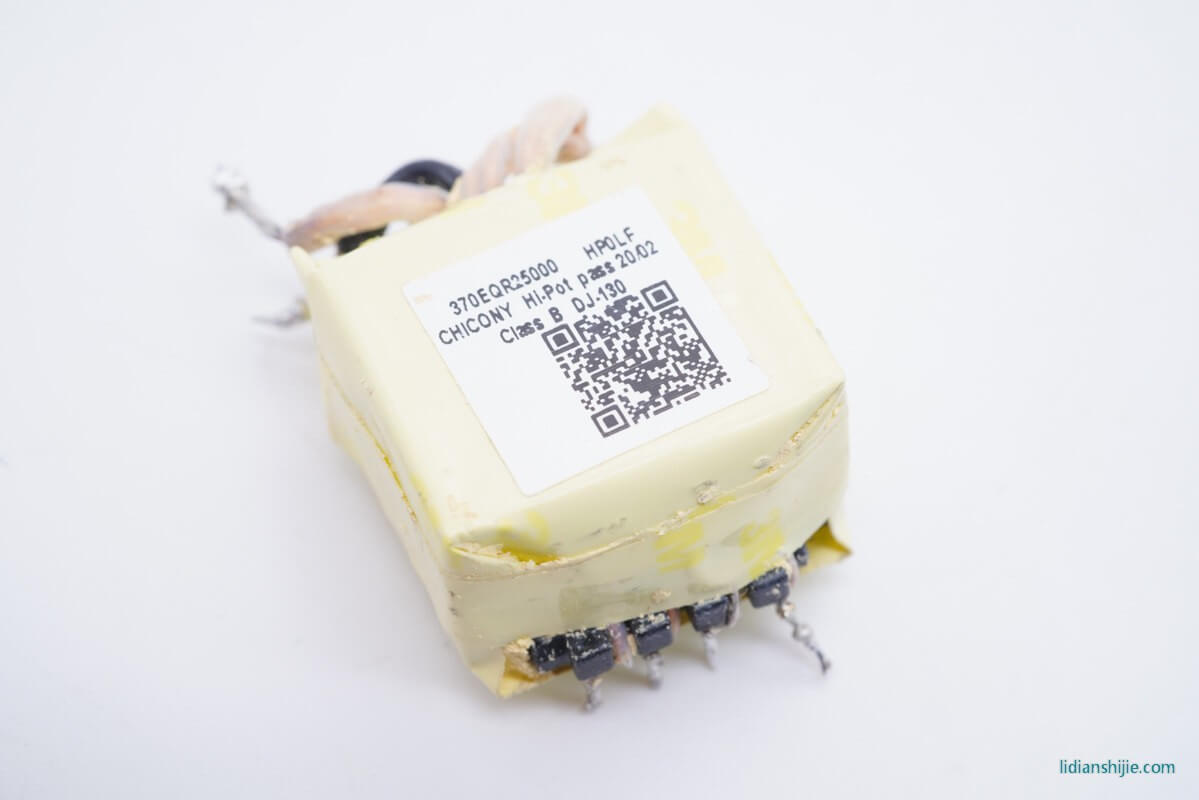

LLC變壓器特寫。
LLC諧振電感特寫。
LLC諧振電容。

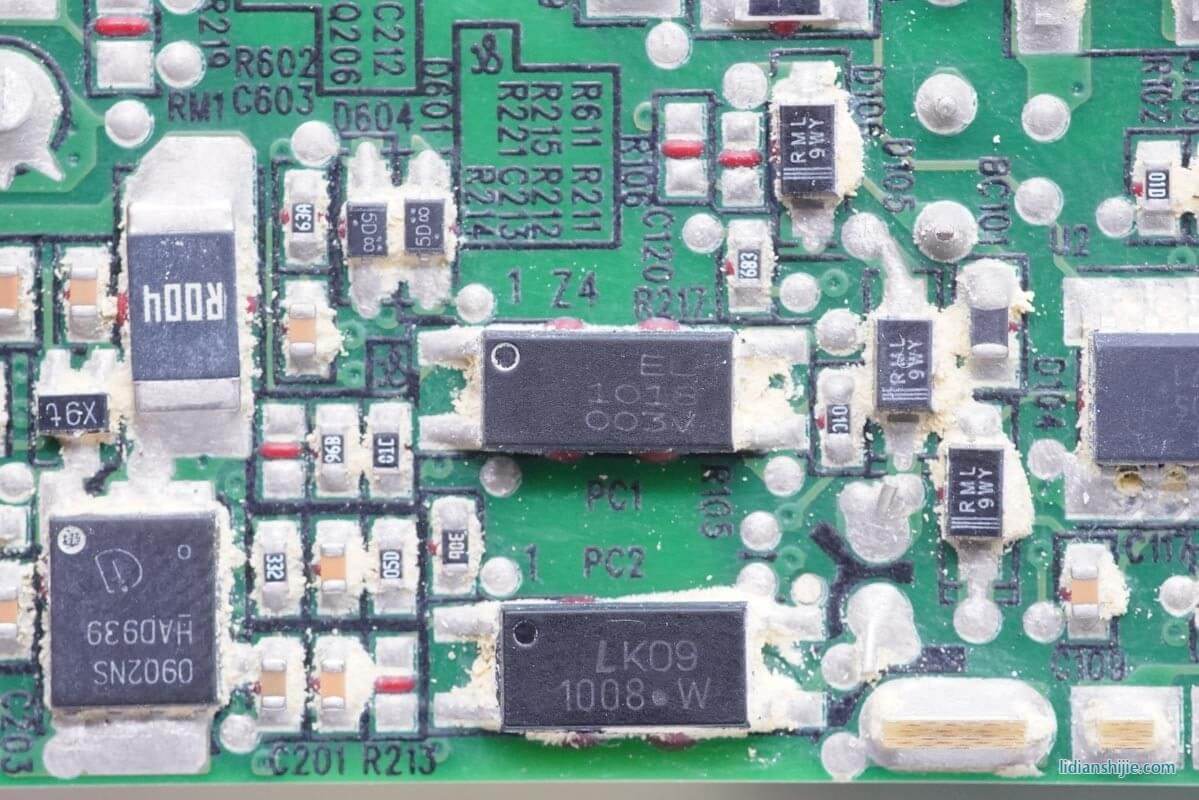

初級和次級之間設有兩顆光耦。

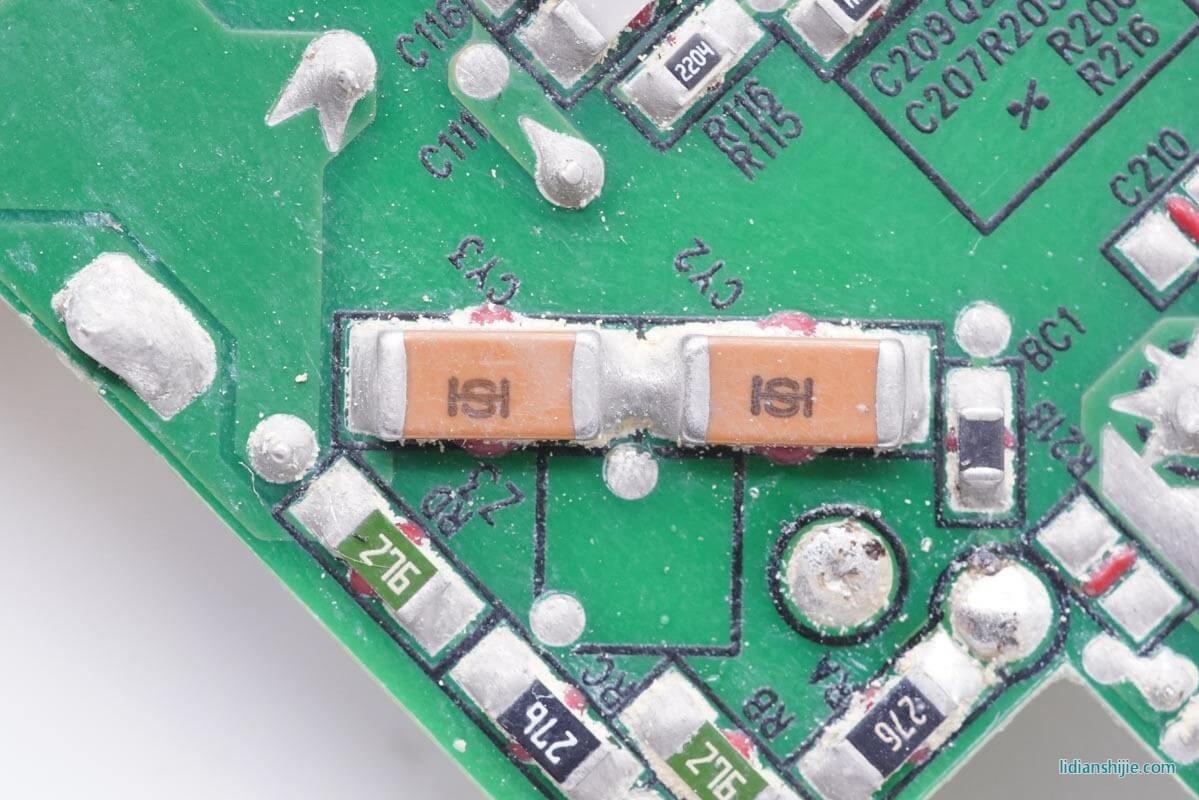

兩顆貼片Y電容特寫，用于輸出抗干擾。

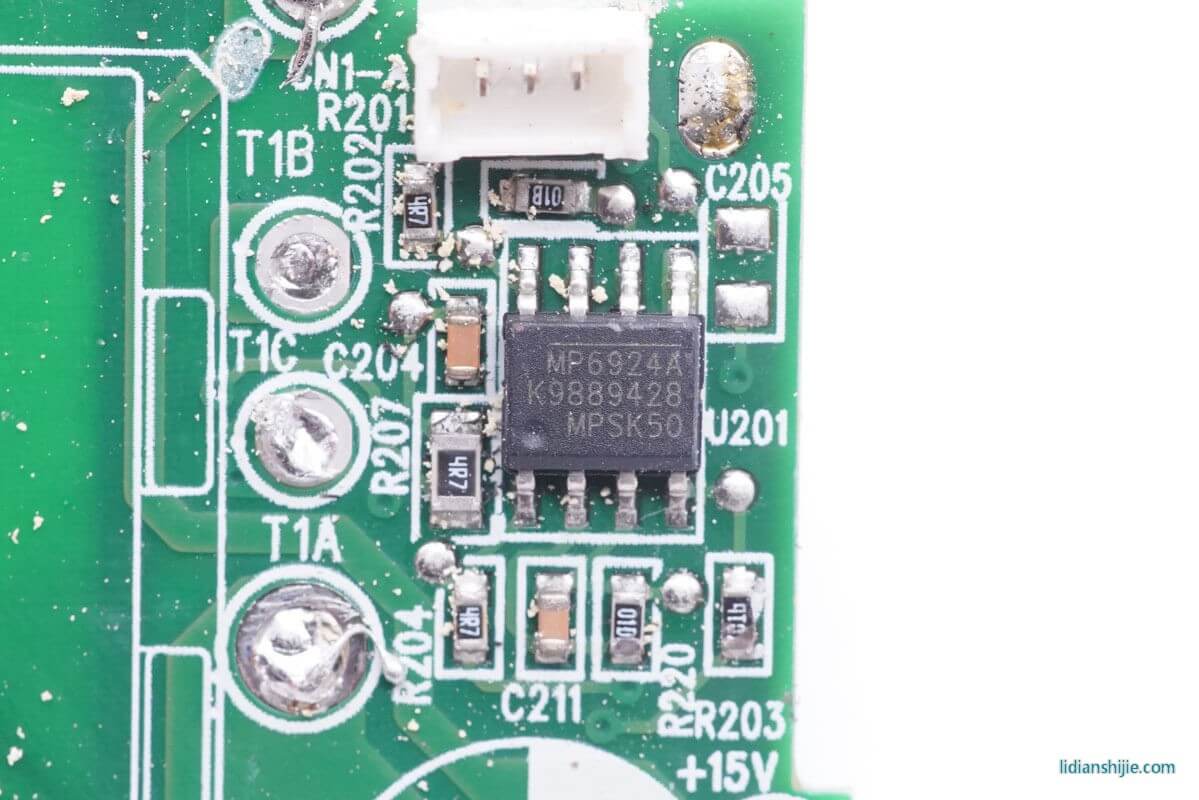

輸出同步整流采用MPS MP6924 雙路LLC同步整流控制器，可驅動兩個同步整流管，支持快速關斷，支持DCM、CCM和CrCM工作模式，外圍元件精簡。MP6924支持35V輸出電壓，可搭配邏輯電壓和標準電壓的同步整流管，支持CCM、CrCM和DCM運行模式，支持高側和低側同步整流，采用SOIC－8封裝。

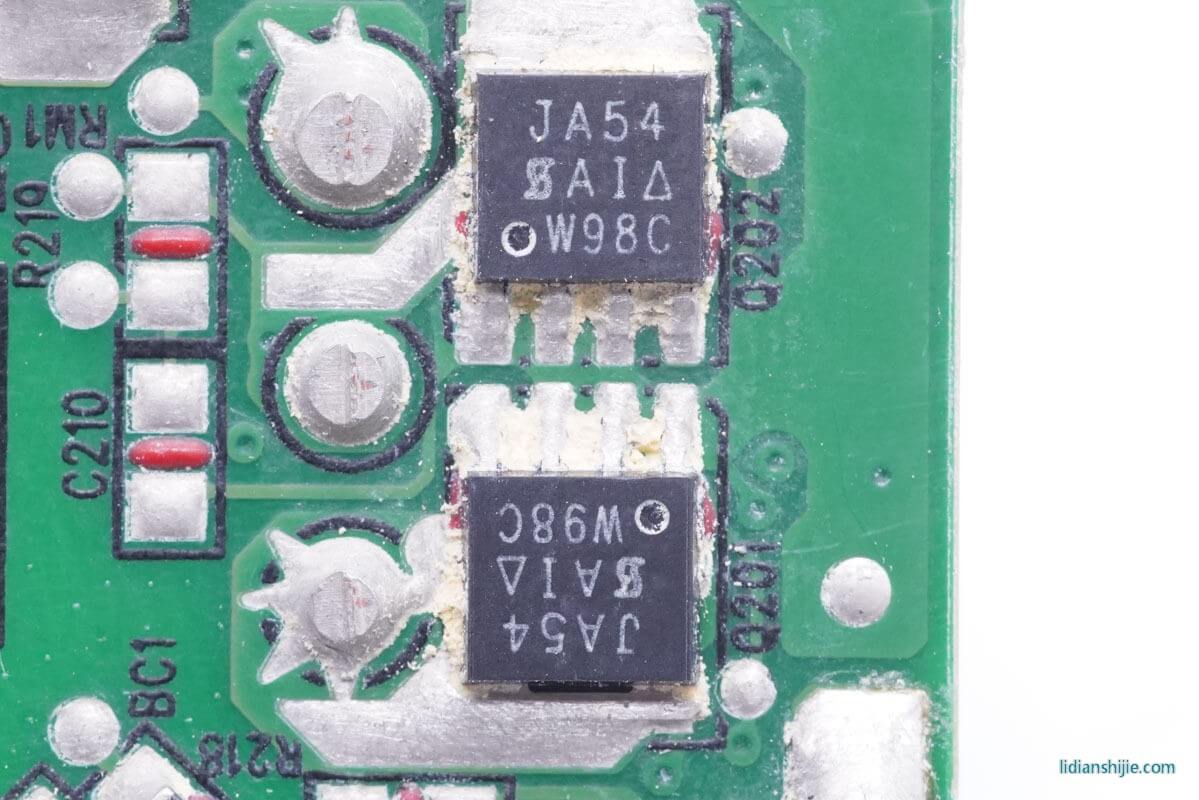

兩顆同步整流MOS管同型號，來自VISHAY威世半導體，型號SiJA54DP，耐壓40V。

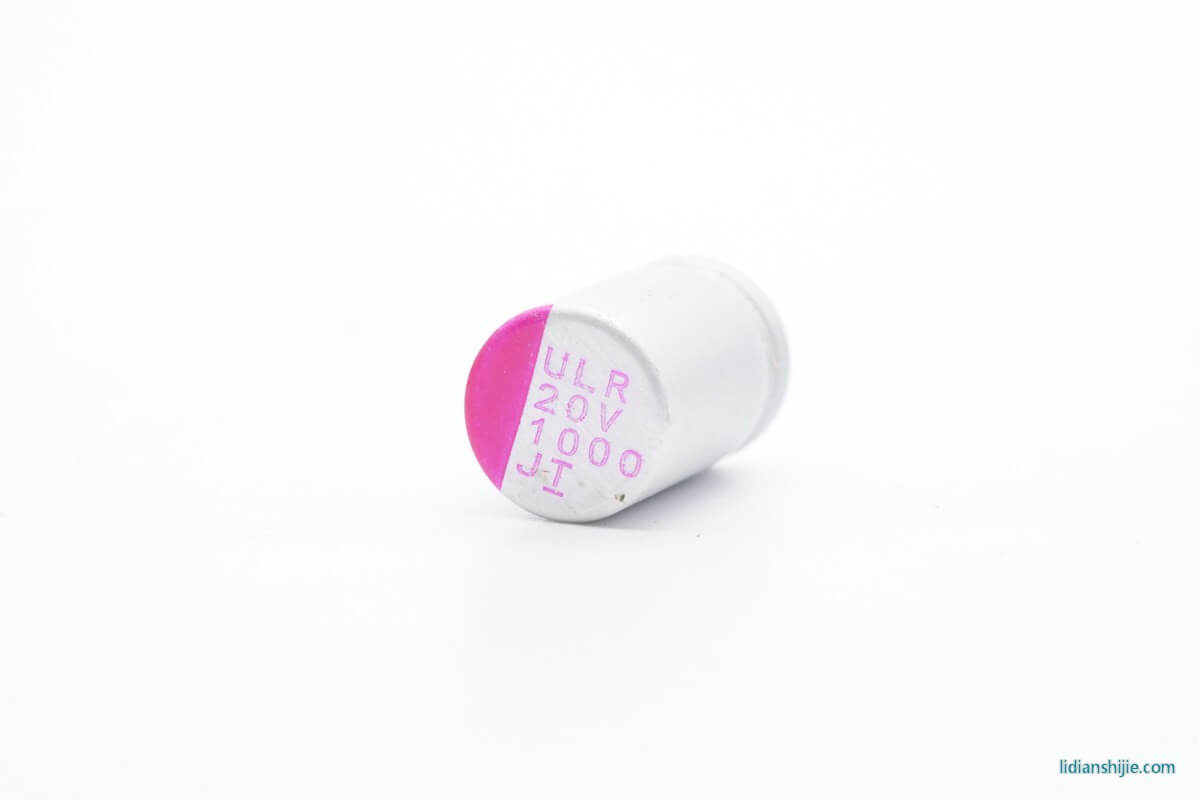

輸出濾波固態電容，規格20V 1000μF。

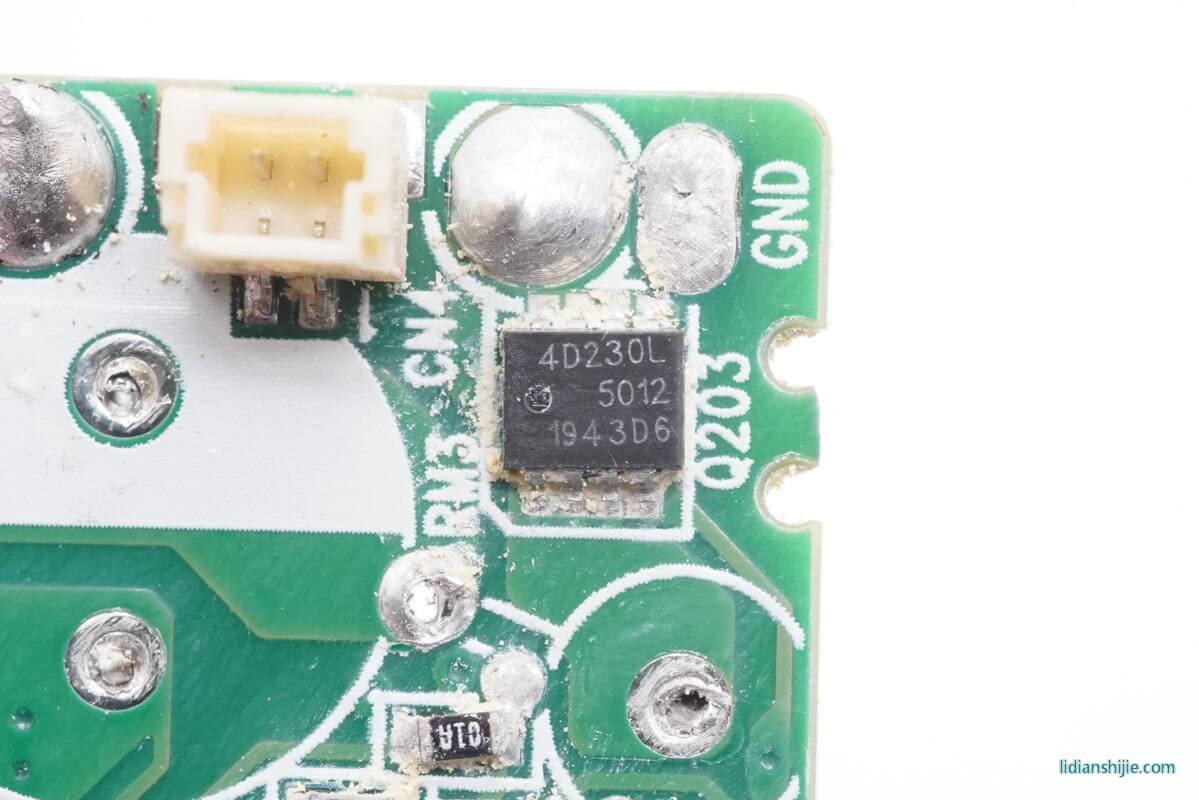

輸出端設有一顆MOS管。

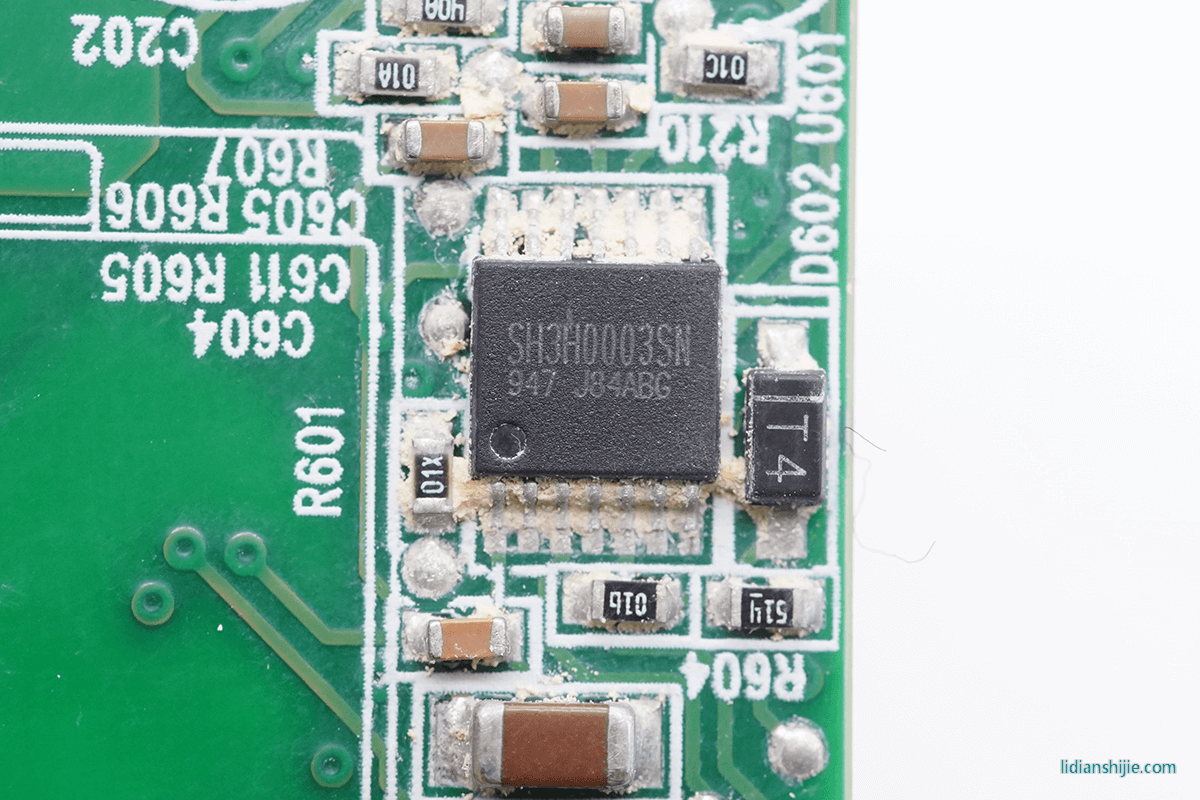

一顆絲印SH3H0003SN的芯片，用于電源次級反饋檢測控制。

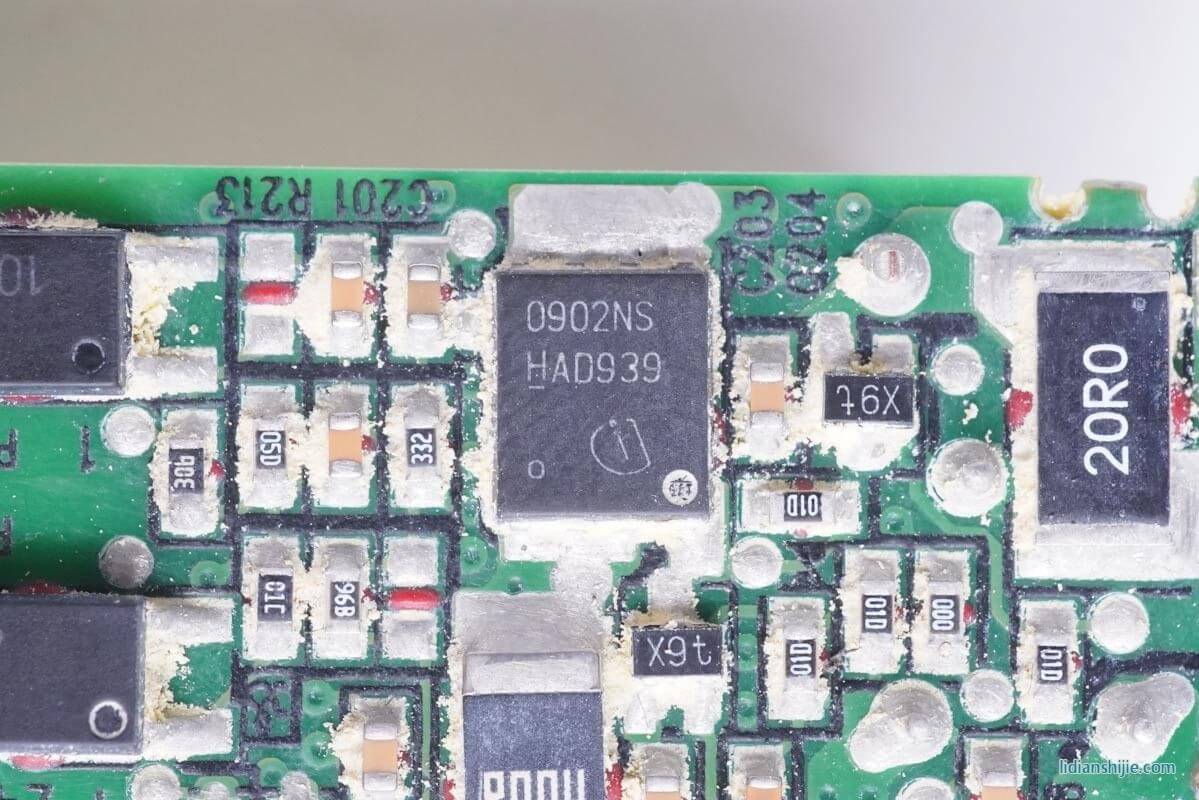

一顆來自英飛凌的功率MOS，型號BSC0902NS，耐壓30V，導阻2．6mΩ。

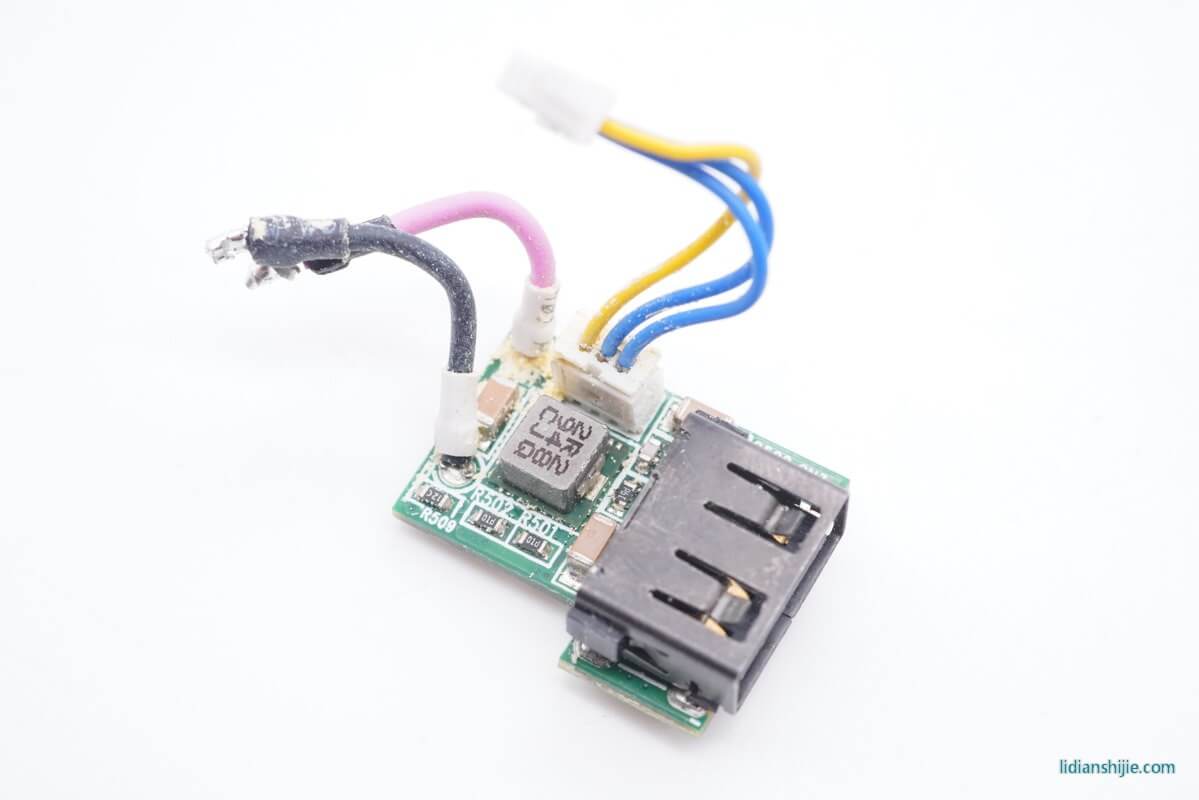

USB－A接口所在的PCB板上設有一個降壓模塊，模塊上焊接一顆電感。

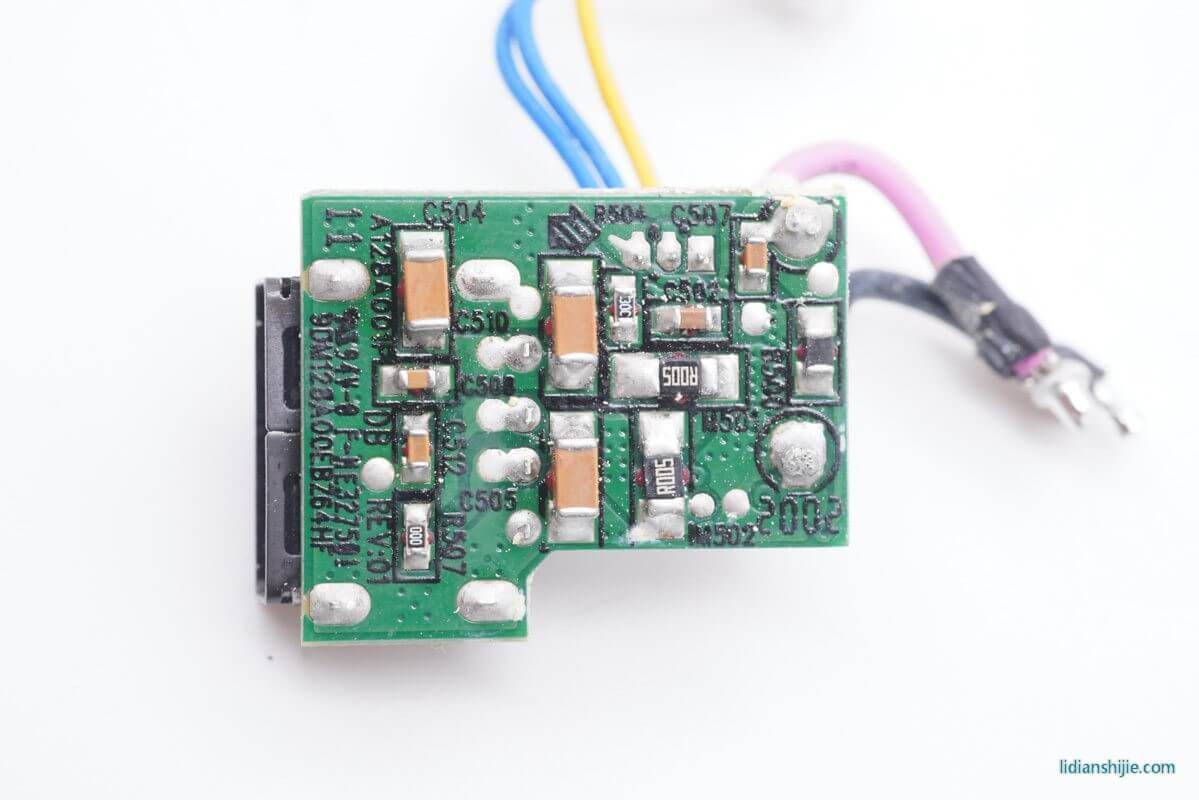

另外一側為貼片的阻容元件。

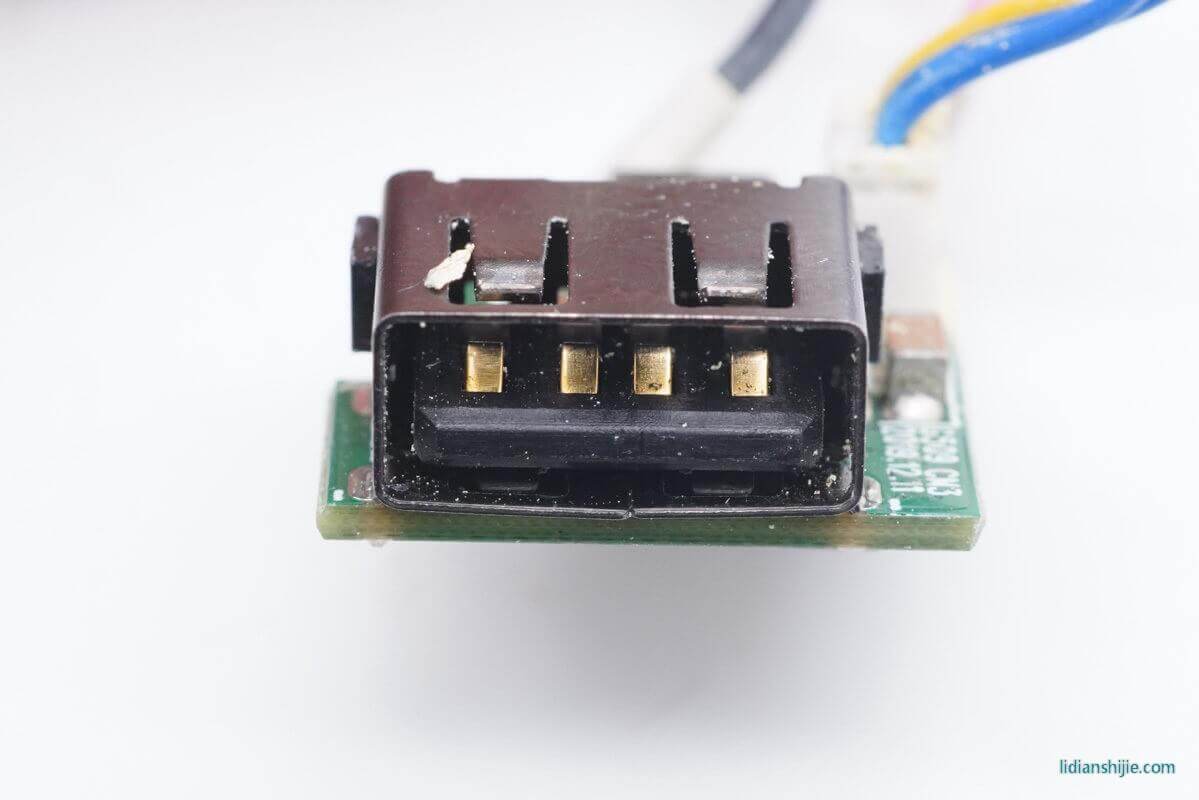

USB－A接口特寫。

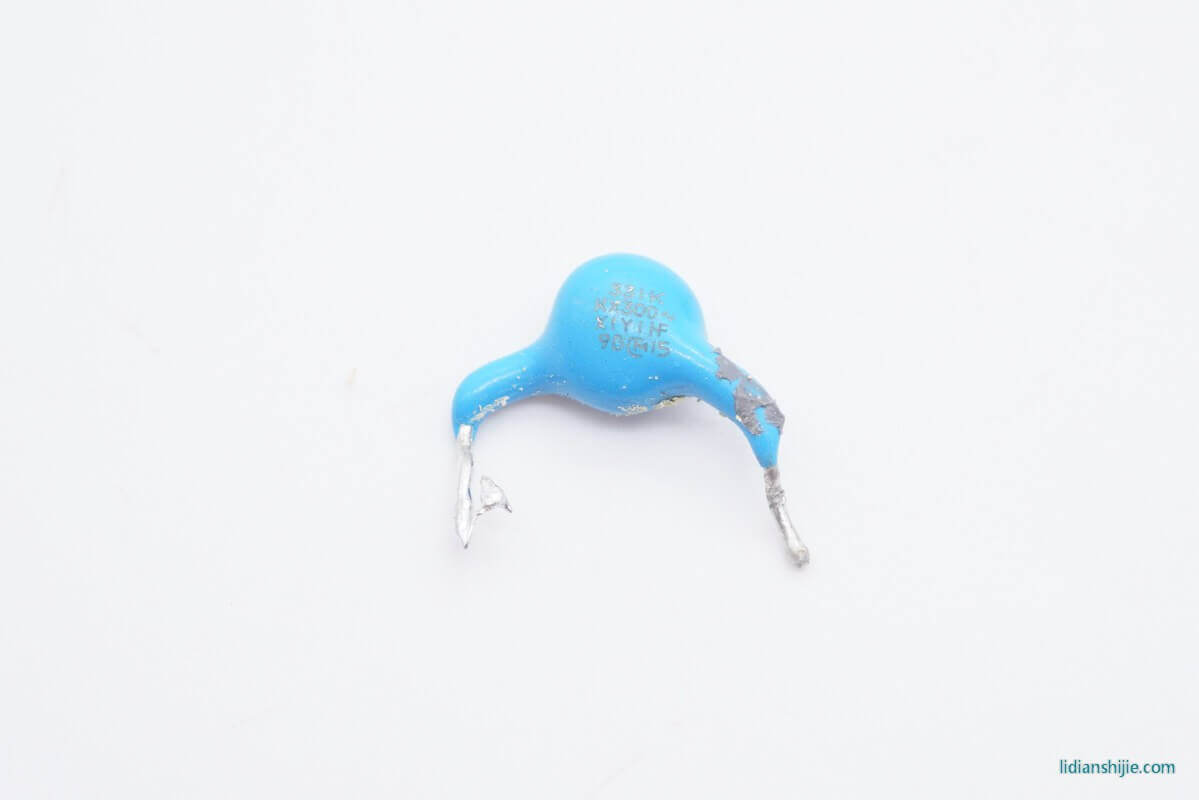

Y電容特寫。

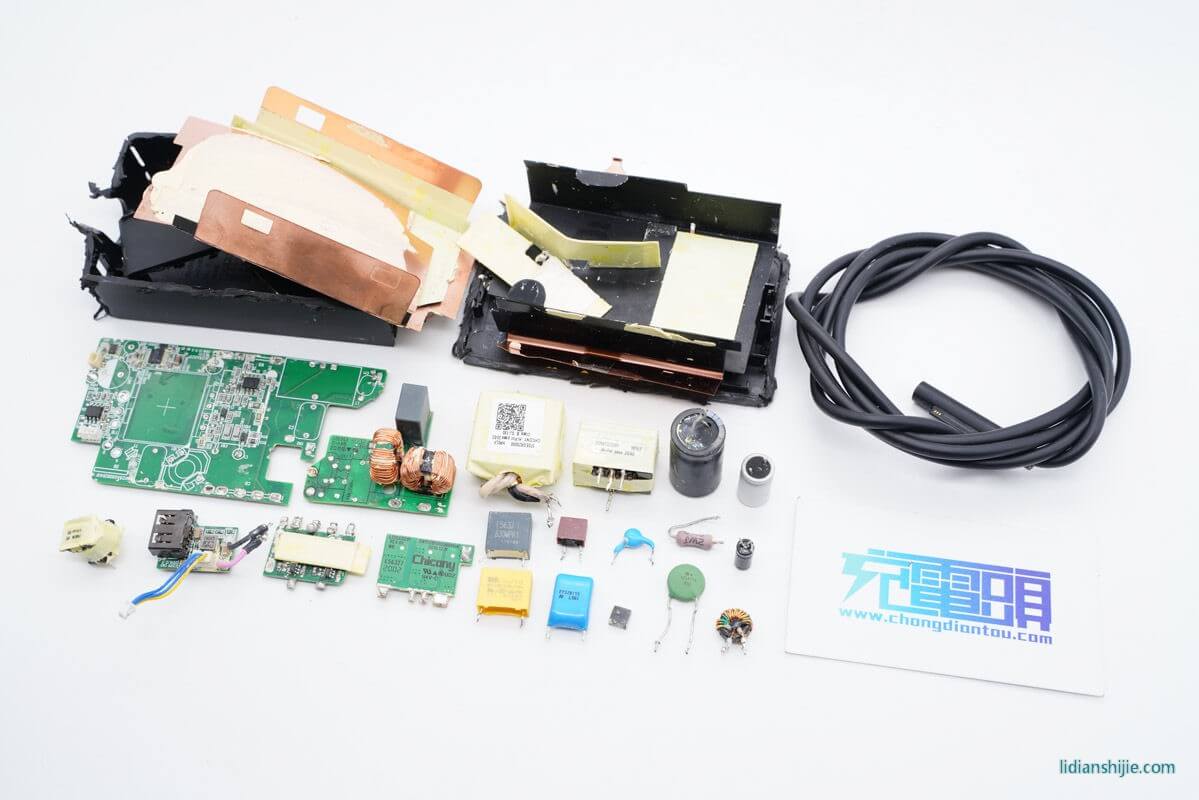

充電器全部拆解完畢。
充電頭網拆解總結
作為一款筆記本電腦的標配的原裝充電器，微軟Surface book3標配的這款127W充電器除了必須的充電接口之外，還配備了一個USB－A接口，7．5W的功率能夠滿足一些智能穿戴產品的充電需求，如果用戶對手機的充電速度要求不高，也可用于手機充電，相對于單一接口的電源適配器來說，用戶體驗更好一些。
充電頭網通過拆解了解到，微軟這款127W充電器內部采用的是PFC＋LLC的高性能電源架構，自帶線纜為固定15V電壓輸出，USB－A接口為固定5V電壓輸出。值得一提的是，為了提升電源的轉換效率，充電器的輸入端采用了主動整流的方案代替?zhèn)鹘y(tǒng)整流橋；并且整個電源的核心功率器件均選用了英飛凌CoolMOS系列產品，即使是現在看來，這套電源方案也能算得上非常先進。
同時作為一款127W的電源，這款產品在體積方面已經做了極大程度的優化，所以除了高性能的電源架構和奢華的用料之外，在散熱方面也下了不少的功夫。主要的功率器件基本都單獨配有散熱片，內部元器件則通過注膠導熱，并在外圍包裹純銅散熱片，起到均勻?qū)?，增大散熱面積的效果。
